Shuttle
Prenda colgada · Recogida telescópica
Puede ayudarte a…

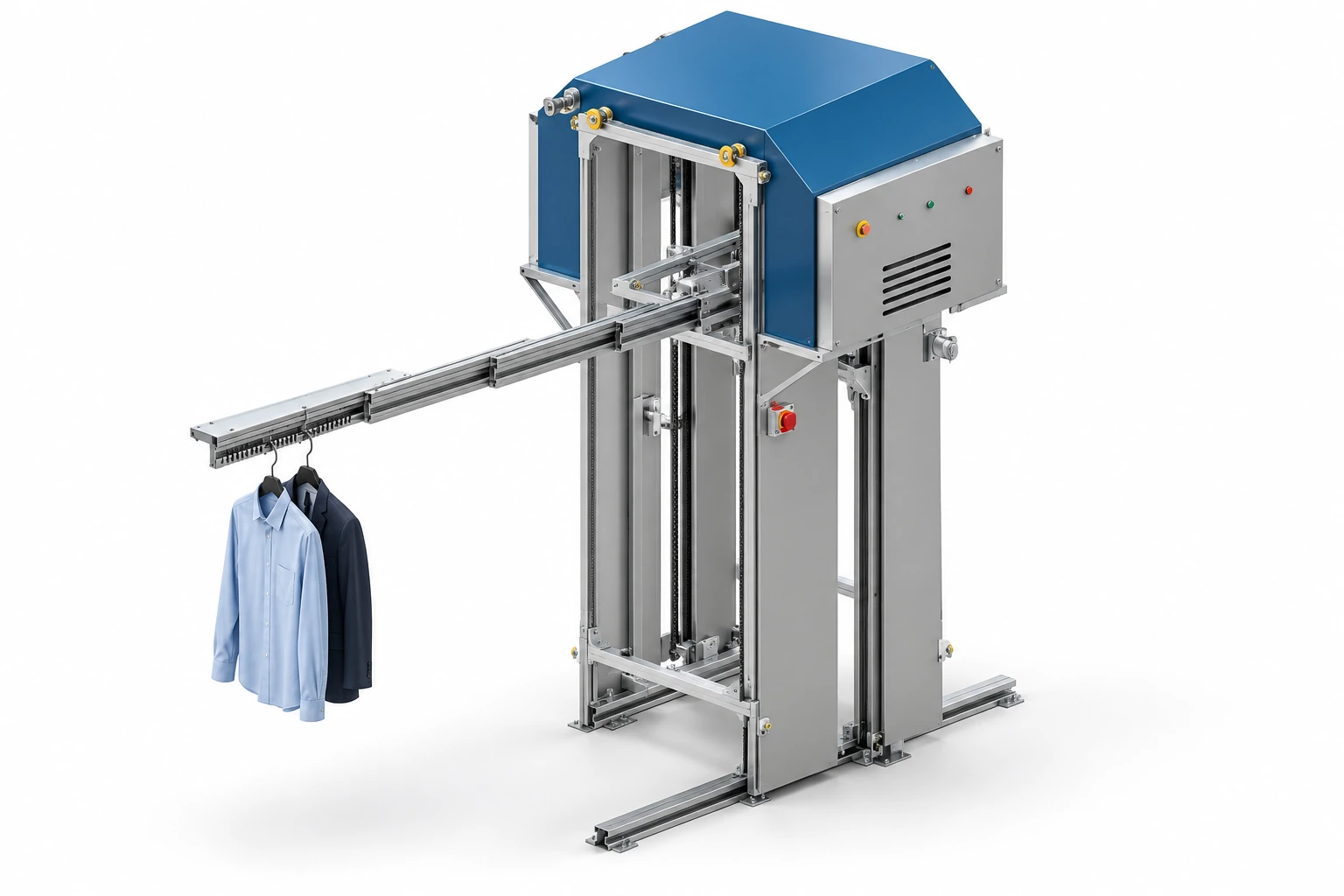

Clasificar prenda colgadaClasifica prenda colgada mediante una cuna que se desplaza entre las posiciones del almacén. Un sistema telescópico con carril móvil y peines realiza la recogida y la entrega de la mercancía.
Características principales
Recogida telescópica
El carril móvil aproxima el conjunto a la posición de recogida o entrega.
Posiciones en altura
Los movimientos de elevación y traslación dan acceso a los distintos destinos.
Cuna adaptable
Las dimensiones se relacionan con los formatos y las masas de la mercancía colgada.
Traslación entre posiciones
El conjunto se desplaza por guías para aproximarse a los destinos del almacén.
Masa clasificable
Elevación
Recogida telescópicaVelocidad de traslaciónFUNCIONAMIENTO
Recoger y entregar prenda colgada
El conjunto se sitúa ante el destino y extiende su carril para recoger o entregar la mercancía. Selecciona una posición para seguir los movimientos de la máquina.
Demostración funcional. La disposición y los tiempos representan el funcionamiento del equipo.
DATOS TÉCNICOS
Detalles técnicos
Consulta la construcción del equipo y cómo se coordina con tu proceso.
Para conocer el equipo
Componentes y mercancía
Los componentes se relacionan con la carga que recibe el equipo y con la operación que debe realizar.
| Característica | Especificación |
|---|---|
| Mercancía | Prenda colgada, con cuna adaptada al producto. |
| Masa máxima clasificable | 30 kg. |
| Masa de la máquina | 610 kg. |
| Elevación | Carrera adaptable hasta 4 m. |
| Recogida telescópica | Longitud variable de recogida hasta 3 m. |
| Traslación | Carrera adaptada a la longitud disponible. |
Para coordinar el movimiento
Accionamiento y coordinación
La entrega y el funcionamiento se estudian con los equipos y los procesos conectados.
| Característica | Especificación |
|---|---|
| Velocidad de elevación | 1 m/s. |
| Velocidad de traslación | Hasta 4 m/s. |
| Potencia total | 5,9 kW. |
| Recogida y entrega | Sistema telescópico, carril móvil y peines de extracción. |
| Guiado y acceso | Guías transversales, amortiguadores hidráulicos en los extremos y cubiertas extraíbles. |
INSTALACIÓN
Aspectos fundamentales para la instalación
Estos aspectos permiten relacionar shuttle con la mercancía, los puntos de conexión y la forma de trabajar de tu instalación. Concretarlos ayuda a definir su implantación y su coordinación con el resto del proceso.
La mercancía colgada
Revisar dimensiones, masa y forma de suspensión para concretar la cuna.
Las posiciones
Definir niveles y destinos y su relación con la recogida y entrega.
El alcance
Comprobar los puntos de aproximación del carril y la extensión telescópica necesaria.
La operación
Concretar el control de destinos, accesos y conexión con los procesos anteriores y posteriores.
DOCUMENTACIÓN
Documentación técnica
Consulta los documentos del fabricante aplicables al equipo y a sus componentes: prestaciones, dimensiones, uso, mantenimiento y conexiones de la instalación.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
