Casos de éxitoCARGA Y DESCARGA

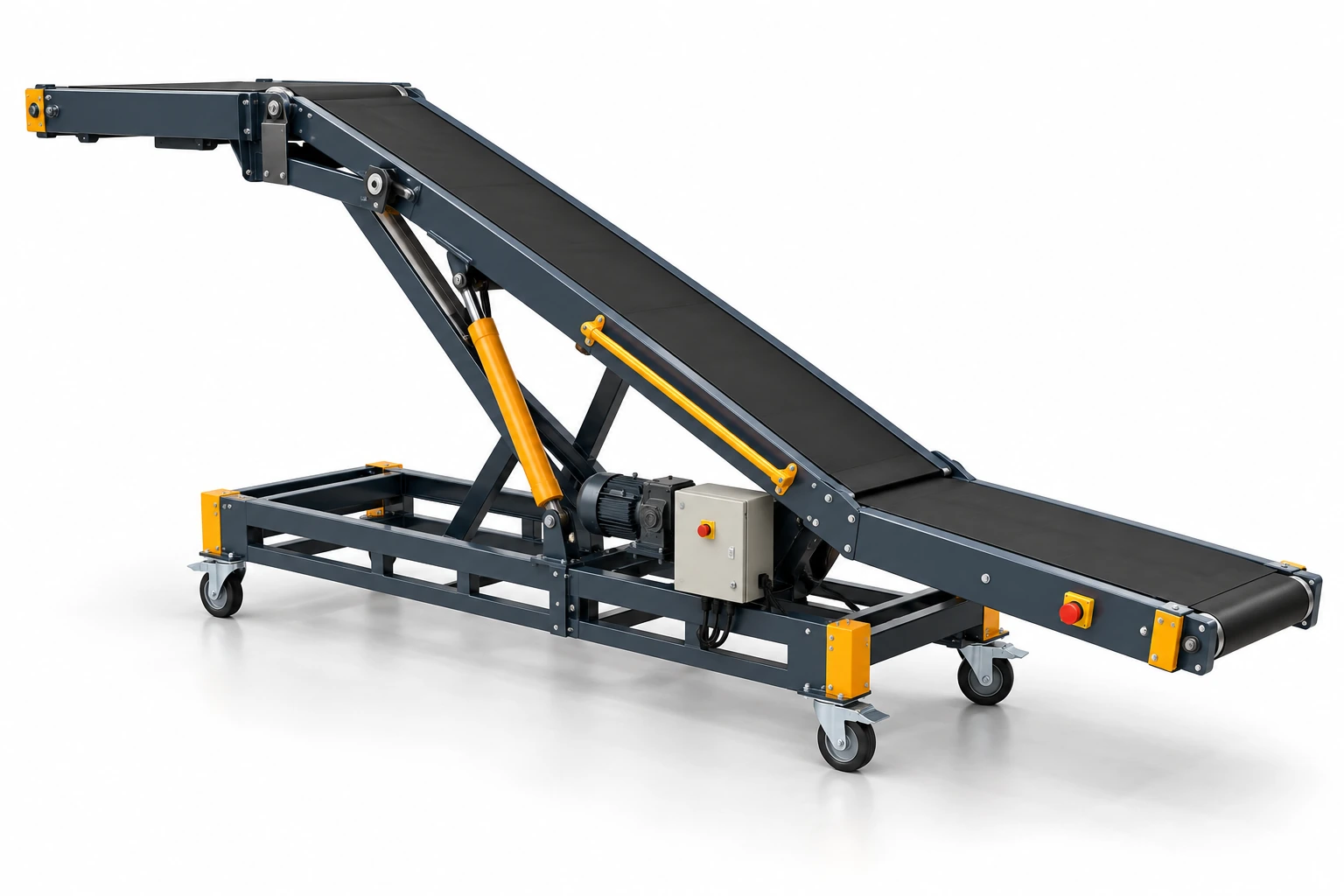

Transportador para contenedores
Banda bidireccional · Elevación hidráulica
Puede ayudarte a…
Cargar y descargar cajasConecta la zona de preparación con el vehículo mediante una banda inclinada con elevación hidráulica. El transporte bidireccional permite trabajar tanto en carga como en descarga de cajas y paquetes.
Elevación hidráulica
Cambio de puesto
Características del producto
Trabajar en ambos sentidos
La banda conecta la alimentación con el vehículo tanto al cargar como al descargar.
Adaptar la altura
La elevación hidráulica permite ajustar el recorrido a la diferencia de cota del puesto.
Regular el avance
La velocidad ajustable ayuda a coordinar la llegada y retirada de los paquetes.
Cambiar de posición
Las ruedas universales con freno permiten reubicar el conjunto en la zona de trabajo.
Capacidad de cargaCarga distribuida por metro de transportador.
Ancho de bandaDos anchos para estudiar la mercancía.
Velocidad ajustableEl avance se coordina con el ritmo del puesto.
ElevaciónBomba de aceite y pistón hidráulico.
DATOS TÉCNICOS
Las características, en detalle
Consulta los componentes y el control que necesitas estudiar para tu instalación.
Para conocer el equipo
Construcción y recorrido
Una estructura de longitud definida combina entrada, elevación y entrega. El ajuste actúa sobre la altura; no alarga el transportador.
| Característica | Especificación |
|---|---|
| Recorrido de transporte | Tramo de entrada, sección inclinada y transición hacia el interior del vehículo. |
| Longitudes L1 / L2 | 1.000 / 3.000 mm. Corresponden a tramos del equipo, no a una extensión telescópica. |
| Alturas de referencia H / H1 | 980 / 2.400 mm. Cotas para estudiar la implantación del equipo. |
| Banda | Espesor de 5 mm. |
| Rodillos | Diámetro de 50 mm. |
| Bastidor y apoyos | Acero al carbono de 4 mm de espesor. |
| Movilidad | Ruedas universales con freno. |
| Peso neto | 1.200 kg. |
Para coordinar el movimiento
Transporte y elevación
El avance de la banda y la elevación resuelven funciones distintas. Sus ajustes se coordinan con el vehículo y con la forma de alimentar el equipo.
| Característica | Especificación |
|---|---|
| Sentido de transporte | Bidireccional: carga o descarga. |
| Velocidad de banda | De 0 a 36 m/min, ajustable. |
| Alimentación | AC 380 V. |
| Potencia operativa | 1,5–3 kW. |
| Elevación | Bomba de aceite y pistón hidráulico. |
| Coordinación del puesto | Relacionar avance, elevación y alimentación de mercancía con los equipos de entrada y salida. |
INSTALACIÓN
Aspectos fundamentales para la instalación
Estos aspectos relacionan el equipo con las alturas, los paquetes y la organización del puesto. Estudiarlos permite concretar su implantación y las conexiones con el resto del recorrido.
Vehículo y alturas
Medir la cota de alimentación, el acceso al vehículo y la inclinación necesaria. Considerar los vehículos que utilizarán el puesto y su posición de estacionamiento.
Mercancía y transiciones
Relacionar peso, dimensiones y estabilidad de las cajas con el ancho y la pendiente. Estudiar el apoyo al conectar con el tramo que continúa dentro del vehículo.
Espacio y alimentación
Prever maniobras del chasis, zonas de paso y accesos de mantenimiento. Disponer alimentación a 380 V y coordinar los controles con los equipos de entrada y salida.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar los documentos del fabricante que correspondan al equipo y a sus componentes.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
