Casos de éxitoCLASIFICACIÓN
VSORTER
Paquetería · Clasificación en varios niveles
Puede ayudarte a…

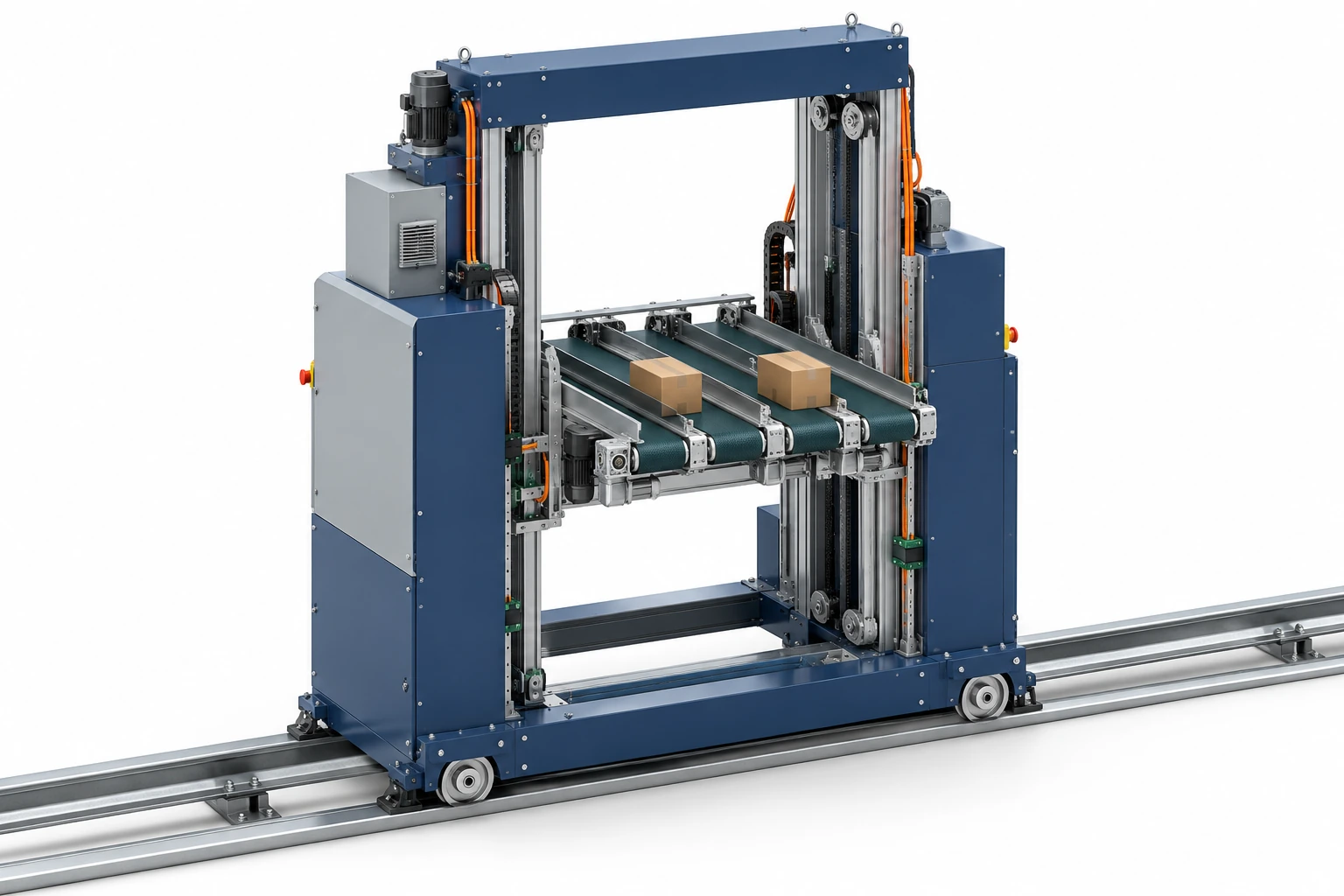

Clasificar paquetería por destinoClasifica paquetería sobre una estantería dinámica. El conjunto se desplaza en horizontal y vertical para situar la cuna ante el destino y entregar las cajas mediante sus cintas transportadoras.
Características principales
Destinos en distintos niveles
La elevación y la traslación permiten alcanzar las posiciones de la estantería.
Hasta cuatro paquetes
La cuna incorpora cuatro cintas, cada una con su propio accionamiento.
Adaptación al producto
Las dimensiones de la cuna y los recorridos se definen para la paquetería y la estantería.
Recogida y entrega independientes
Cada una de las cuatro cintas de la cuna dispone de su propio accionamiento.
Masa clasificable
Elevación
Transporte en la cunaVelocidad de traslaciónFUNCIONAMIENTO
Una cuna, distintos destinos
La elevación y la traslación sitúan las cintas ante la posición de entrega. Selecciona un destino en la estantería y sigue la recogida, el desplazamiento y la entrega de las cajas.
Demostración funcional. La disposición y los tiempos representan el funcionamiento del equipo.
DATOS TÉCNICOS
Detalles técnicos
Consulta la construcción del equipo y cómo se coordina con tu proceso.
Para conocer el equipo
Componentes y mercancía
Los componentes se relacionan con la carga que recibe el equipo y con la operación que debe realizar.
| Característica | Especificación |
|---|---|
| Masa máxima clasificable | 100 kg. |
| Masa de la máquina | 1.040 kg. |
| Cuna | Dimensiones adaptables a la paquetería. |
| Capacidad simultánea | Hasta cuatro paquetes mediante cuatro cintas independientes. |
| Elevación | Carrera adaptable a los niveles de la estantería, hasta 6 m. |
| Traslación | Carrera adaptada a la longitud disponible del almacén. |
Para coordinar el movimiento
Accionamiento y coordinación
La entrega y el funcionamiento se estudian con los equipos y los procesos conectados.
| Característica | Especificación |
|---|---|
| Elevación | 3 m/s; aceleración de 1,5 m/s²; potencia de 7,5 kW. |
| Traslación | 6 m/s; potencia total de 22 kW con dos motorreductores. |
| Cintas de recogida y extracción | 1,5 m/s; potencia total de 0,37 kW. |
| Guiado | Guiado transversal durante el recorrido. |
| Acceso y protección | Cubiertas extraíbles y amortiguadores hidráulicos en los extremos traslacionales. |
INSTALACIÓN
Aspectos fundamentales para la instalación
Estos aspectos permiten relacionar vsorter con la mercancía, los puntos de conexión y la forma de trabajar de tu instalación. Concretarlos ayuda a definir su implantación y su coordinación con el resto del proceso.
Los paquetes
Definir referencias, dimensiones y masa que debe admitir la cuna.
Los destinos
Relacionar niveles y posiciones de la estantería con la operación de clasificación.
Recogida y entrega
Estudiar la alimentación y la recepción de las cajas en cada posición.
Implantación y control
Concretar recorrido, accesos y asignación de destinos, sin presuponer una conexión estándar con otra línea.
DOCUMENTACIÓN
Documentación técnica
Consulta los documentos del fabricante aplicables al equipo y a sus componentes: prestaciones, dimensiones, uso, mantenimiento y conexiones de la instalación.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
