Casos de éxitoTRANSPORTADOR DE RODILLOS · VARIANTE

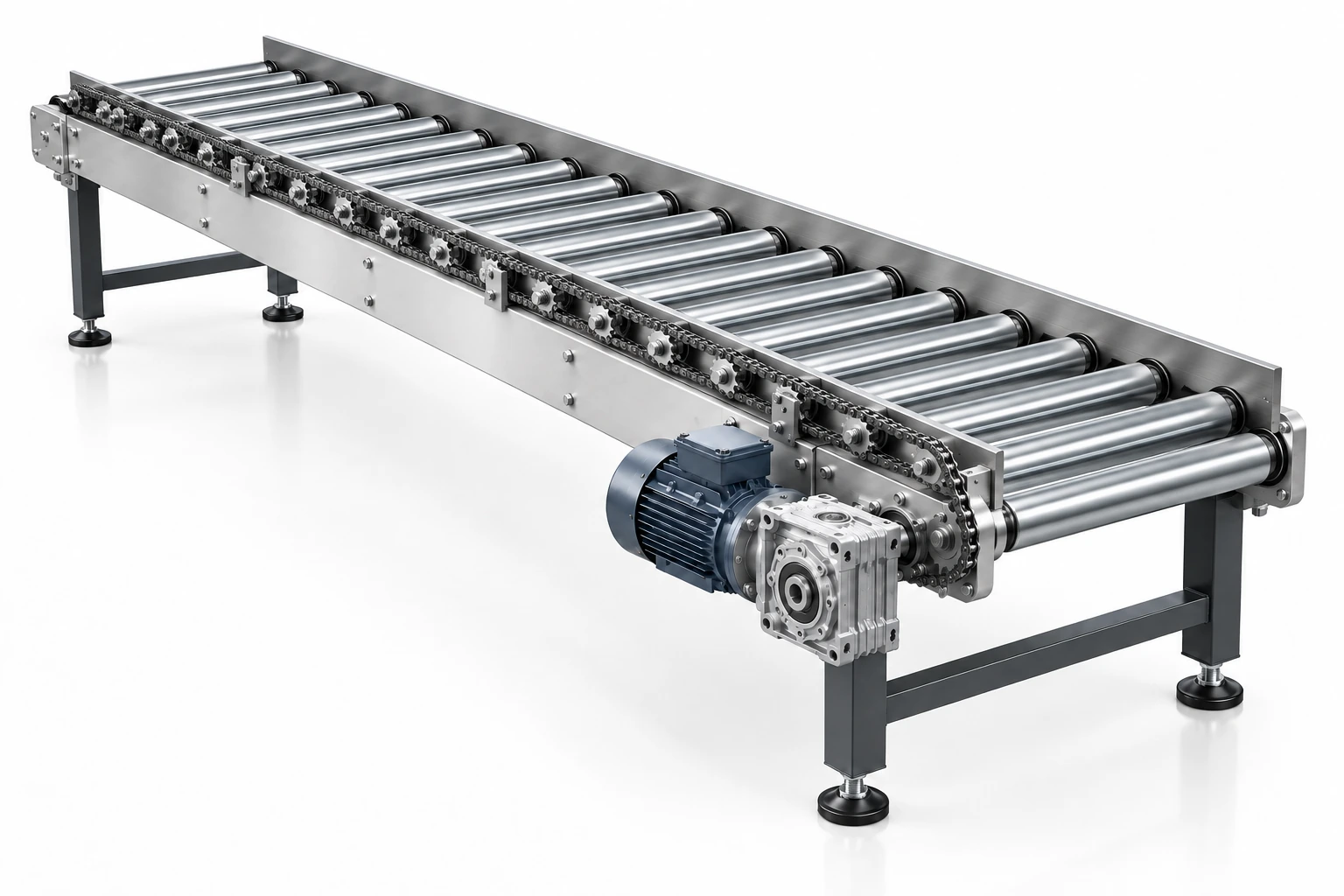

Rodillos por cadena
Motorizado · Carga ligera
Puede ayudarte a…
La cadena engrana con los piñones de los rodillos para transmitir el movimiento. Este arrastre mantiene una relación directa entre el accionamiento y los rodillos, útil cuando se necesita transmitir el esfuerzo de forma regular.
Características del producto
Apoyo entre rodillos
La base del producto y la separación entre apoyos se estudian juntas.
Accionamiento para palets
El motorreductor transmite el movimiento a los rodillos para desplazar la unidad de carga.
Estructura para carga pesada
Estructura y motorreductor específicos para el transporte de carga pesada.
Integración en la línea
Recogida, avance y entrega coordinados con las demás etapas de la operación.
Tipo de cargaPeso y apoyo definidos para la mercancía.
Ancho de transporteAdaptado a las dimensiones del bulto.
Longitud del equipoDefinida para el recorrido y sus conexiones.
Altura de trabajoRelacionada con la recogida y la entrega.
DATOS TÉCNICOS
Las características, en detalle
Consulta el accionamiento y los componentes que necesitas estudiar para tu instalación.
Para conocer el equipo
Construcción y componentes

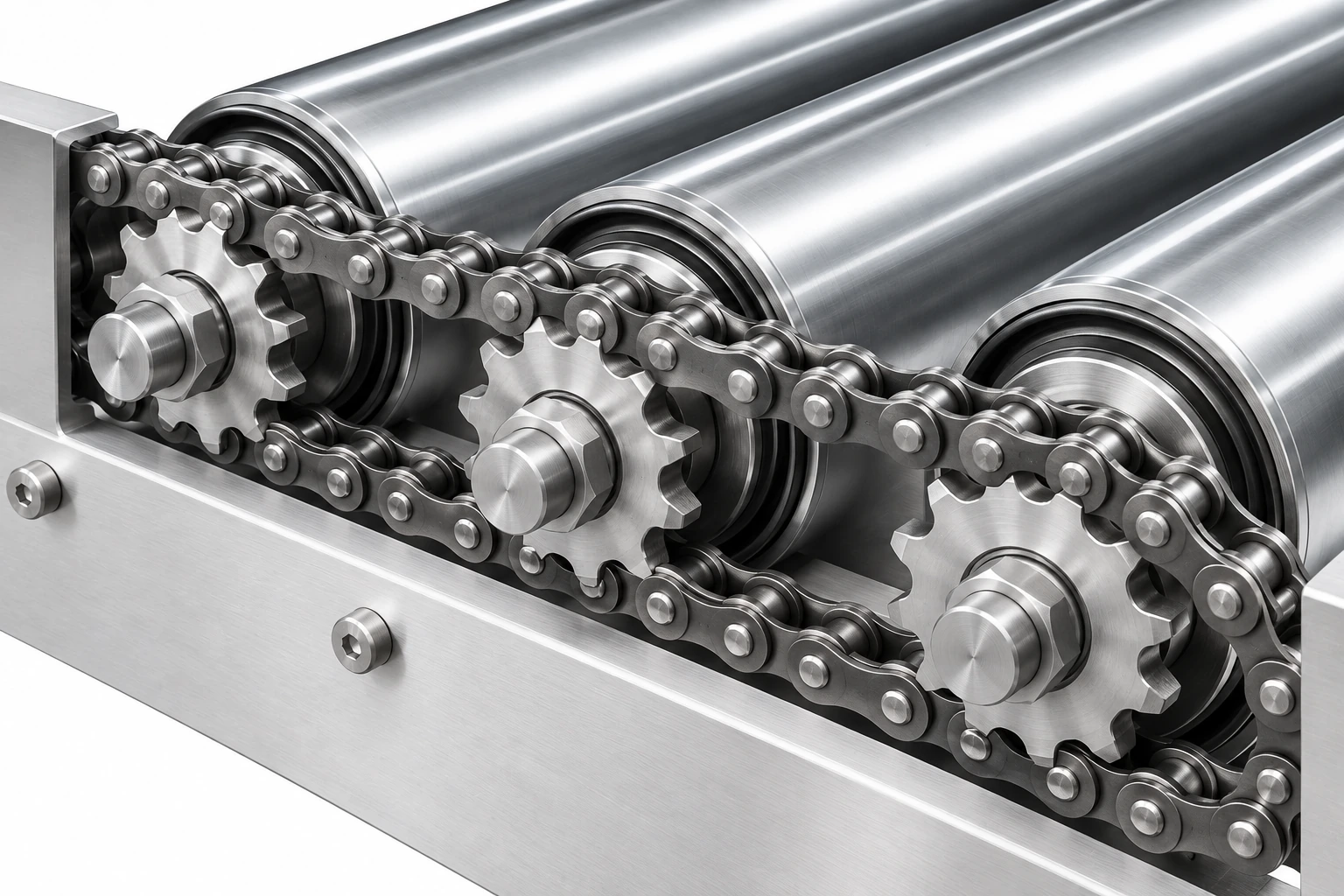

La mercancía se apoya sobre los rodillos. La cadena trabaja en el lateral, transmitiendo el giro a través de sus piñones.
| Característica | Especificación |
|---|---|
| Superficie de transporte | Rodillos paralelos que sostienen la base del producto |
| Diámetro de la gama ligera | 40–60 mm |
| Paso entre rodillos | Definido a partir de la base y las dimensiones del bulto |
| Ancho útil | Adaptado a la mercancía y al recorrido |
| Transmisión | Cadena y piñones en los extremos de los rodillos |
| Elementos de revisión | Tensión, alineación, desgaste y lubricación de la cadena |
Para coordinar el movimiento
Accionamiento y control
El accionamiento se dimensiona con la carga, el recorrido y las condiciones de arranque y parada. La cadena transmite el giro mediante engrane.
| Característica | Especificación |
|---|---|
| Accionamiento | Motorizado |
| Transmisión a los rodillos | Cadena engranada con piñones |
| Regularidad del avance | Arrastre directo entre transmisión y rodillos |
| Velocidad de referencia de la gama ligera | Hasta 50 m/min; la velocidad de trabajo se define para la aplicación |
| Control de la línea | Coordinación de arranques, paradas y entregas |
INSTALACIÓN
Aspectos fundamentales para la instalación
El funcionamiento depende de cómo se relacionan los rodillos, la transmisión y la mercancía. Estos aspectos ayudan a concretar el equipo y a integrarlo en la operación.
El apoyo de la mercancía
Estudiar la base, las dimensiones y el peso del bulto más pequeño y del más exigente. El paso entre rodillos debe mantener su estabilidad.
La transmisión y sus accesos
Reservar espacio para la transmisión, sus protecciones y las tareas de revisión y sustitución de elementos.
La conexión con la línea
Relacionar alturas, separación entre equipos, ritmo de llegada y forma de recoger la mercancía a la salida.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar los documentos del fabricante que correspondan al equipo y a sus componentes.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
