Casos de éxitoTRANSPORTADOR FLEXIBLE · VARIANTE

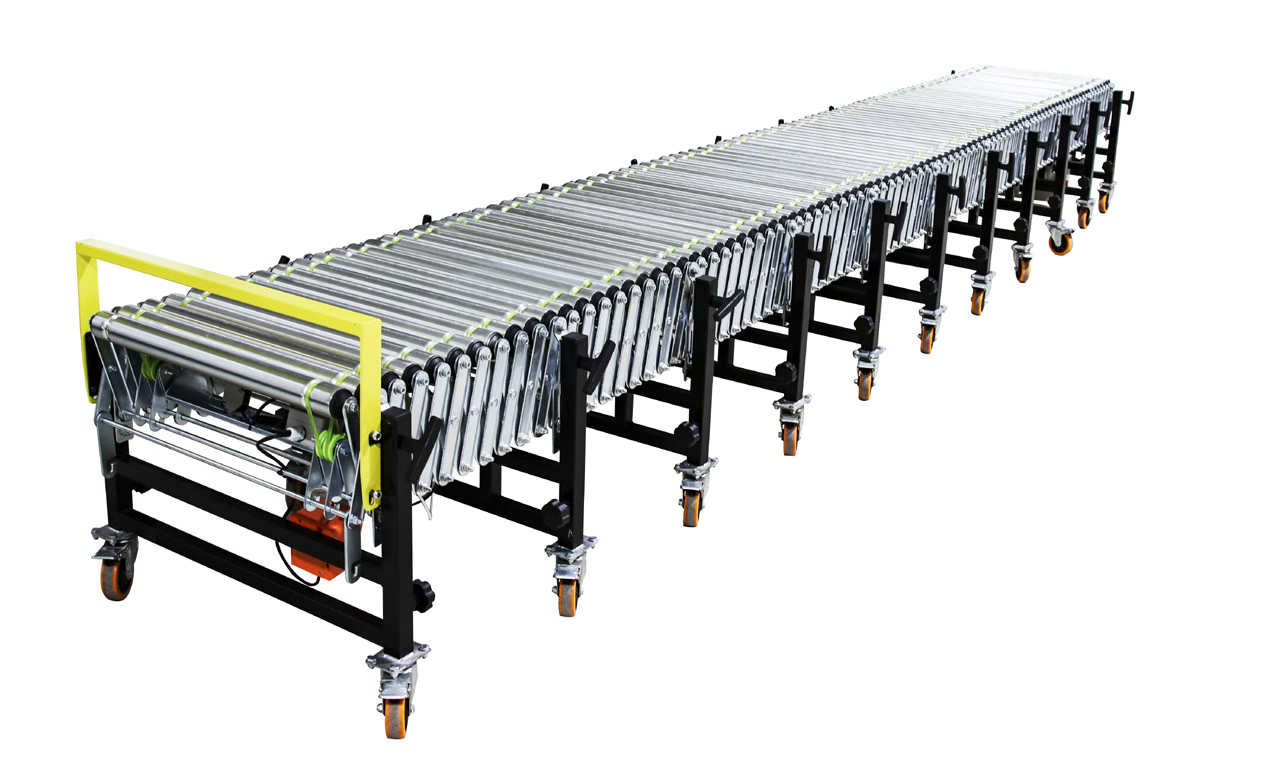

Flexible de cordón
Motorizado · Rodillos
Un transportador motorizado que adapta la longitud y la forma del recorrido. Los cordones transmiten el movimiento entre rodillos para desplazar cajas y paquetes, de forma independiente o conectado a otros equipos.
Carga por metroPor metro de transportador, no por caja.
Ancho de transporteDos anchos para adaptarse a la mercancía.
Extensión por unidad450–1.200 o 500–1.500 mm.
Altura regulableRangos: 600–800 / 700–1.100 / 1.000–1.600 mm.
DATOS TÉCNICOS
Las características, en detalle
Consulta el accionamiento y los componentes que necesitas estudiar para tu instalación.
Para conocer el equipo
Construcción y componentes
| Característica | Especificación |
|---|---|
| Material de los rodillos | Acero al carbono o acero inoxidable, según configuración |
| Diámetro estándar de rodillo | 50 mm |
| Espesor del rodillo | 1,5 mm |
| Cordón de transmisión | PU/PUR; diámetro de 6,5 mm |
| Ruedas | 5 pulgadas, con freno |
| Patas de apoyo | Tubo de acero al carbono de 35 × 35 mm; espesor de 1,5 mm |
| Brazos transversales | Placa de acero de 3,5 mm |
| Ganchos de conexión | Placa de acero de 5 mm |
Alturas de trabajo. Las perillas de los apoyos permiten regular la altura para adaptar la recogida y la entrega.
Movilidad y conexión. Las ruedas permiten situar el equipo, sus frenos fijan la posición y los ganchos facilitan la unión con otro transportador.
Para coordinar el movimiento
Accionamiento y control
La regulación permite adaptar la velocidad de avance a la operación. La alimentación, la potencia total y la coordinación con otros equipos se concretan para el conjunto instalado.
| Característica | Especificación |
|---|---|
| Accionamiento | Motorizado |
| Transmisión | Cordones circulares |
| Potencia del motor | 90 / 120 W |
| Tensión de alimentación | 110 / 220 / 380 V |
| Mandos | Arranque, parada y dirección |
| Regulación de velocidad | Sí |
| Parada de emergencia | Pulsador de emergencia |
| Control de varios transportadores | Una caja de control puede gestionar varios equipos |
| Modelo estándar | Tres secciones independientes, con un motor AC monofásico por sección |
INSTALACIÓN
Aspectos fundamentales para la instalación
Además de encajar el transportador en el espacio, hay que estudiar cómo recibe y entrega la mercancía y cómo se coordina su movimiento con el resto de la operación.
El recorrido y las conexiones
Espacio de trabajo, curvas y alturas de recogida y entrega. La longitud se define con la configuración de extensión y el número de unidades.
La alimentación y la coordinación
Suministro disponible, potencia del conjunto y regulación de velocidad. Si se conectan varios equipos, hay que coordinar su arranque, parada y dirección.
La mercancía y el uso diario
Base, dimensiones, peso y ritmo de llegada de los bultos. También accesos a los mandos y la parada de emergencia, espacio de recogida y necesidades de limpieza.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar la documentación del fabricante que corresponda al modelo y a la configuración de tu equipo.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
