Casos de éxitoTRANSPORTADOR FLEXIBLE · VARIANTE

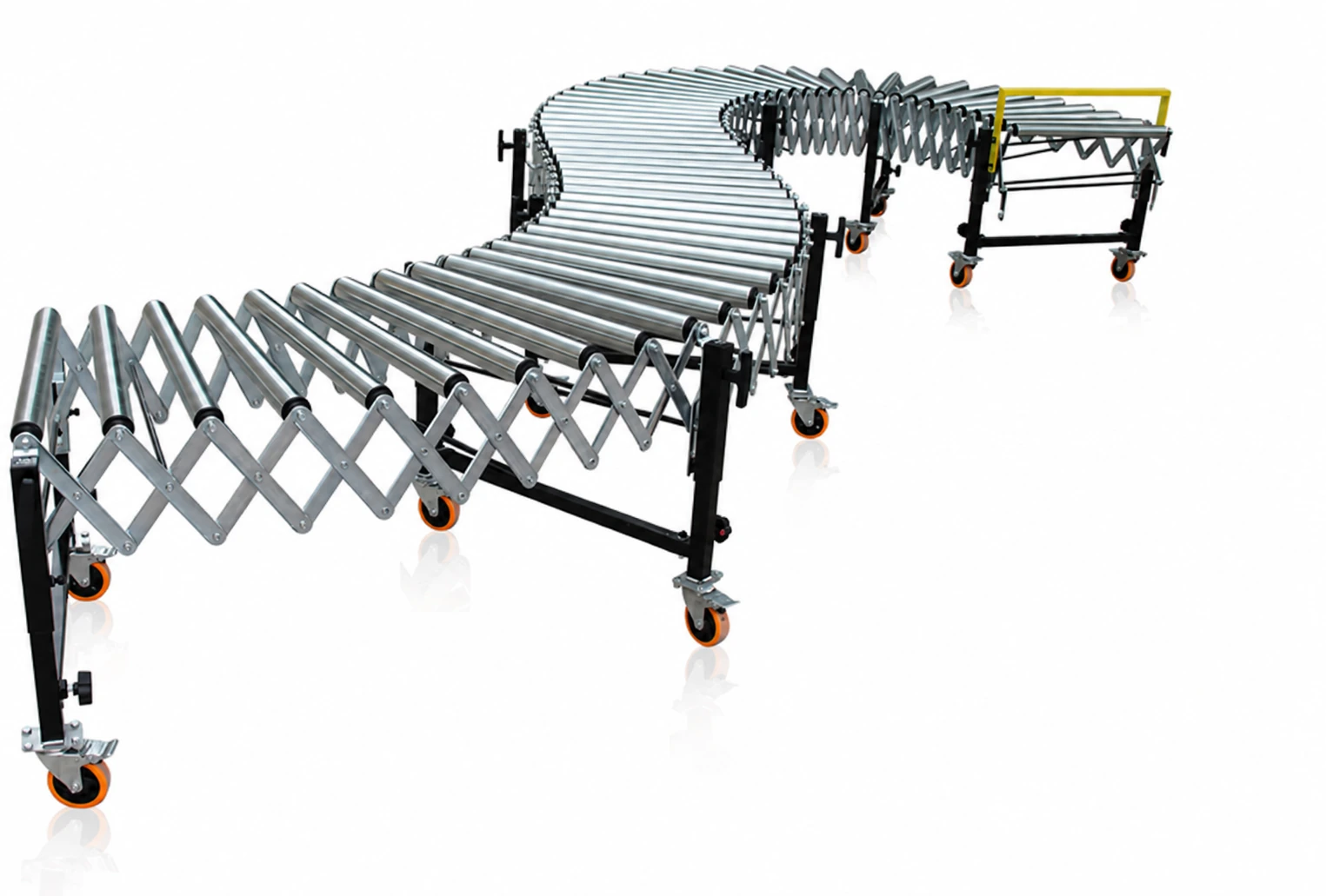

Flexible de gravedad
Sin motor · Rodillos
Mueve cajas y paquetes aprovechando la pendiente, sin motor. Su estructura articulada permite adaptar las curvas y la longitud del recorrido y conectarlo con otros transportadores.
Carga por metroPor metro de transportador, no por caja.
Anchos disponibles400, 500, 600 u 800 mm.
Longitud por unidadDe recogida a extendida; la longitud total depende del número de unidades.
Altura regulableRangos: 600–800 / 700–1.100 / 1.000–1.600 mm.
DATOS TÉCNICOS
Las características, en detalle
Consulta los ajustes del recorrido y los componentes que necesitas estudiar para tu instalación.
Para conocer el equipo
Construcción y componentes
| Característica | Especificación |
|---|---|
| Material de los rodillos | Acero al carbono o acero inoxidable, según configuración |
| Diámetro estándar de rodillo | 50 mm |
| Espesor del rodillo | 1,5 mm |
| Brazos transversales | Placa de acero de 3,5 mm |
| Patas de apoyo | Tubo de acero al carbono de 35 × 35 mm; espesor de 1,5 mm |
| Ruedas | 5 pulgadas, con freno |
| Ganchos de conexión | Placa de acero de 5 mm |
| Deflector de extremo | Extraíble |
Recoger y extender. El tirador extraíble facilita la maniobra y la placa de ajuste permite fijar el grado de extensión.
Situar y conectar. Los frenos de las ruedas inmovilizan el equipo en su posición de trabajo; los ganchos permiten unirlo a otro transportador.
Para adaptar el movimiento
Avance y ajuste del recorrido
La mercancía avanza aprovechando la inclinación del equipo. La pendiente y las curvas se estudian con los bultos reales para conseguir una entrega estable; el avance depende de la carga y del recorrido.
| Característica | Especificación |
|---|---|
| Accionamiento | Sin motor |
| Avance de la mercancía | Por gravedad, mediante la inclinación del recorrido |
| Ajuste de altura | Manual, mediante las perillas de los apoyos |
| Ajuste de extensión | Placa de ajuste y tirador extraíble |
| Integración | Con otros transportadores, incluidos Poly‑V y de cordón |
INSTALACIÓN
Aspectos fundamentales para la instalación
En un transportador de gravedad, las alturas y el comportamiento de los bultos forman parte del funcionamiento. Estos aspectos se estudian junto al espacio y a los equipos de la línea.
El recorrido y la pendiente
Altura de entrada y salida, curvas y espacio recogido. Conviene probar el avance con los bultos reales y con el transportador extendido.
La entrega y las conexiones
Puntos de unión con otros equipos y recepción de los bultos al final del recorrido. Hay que estudiar cómo evitar caídas y retenciones no deseadas.
La mercancía y el uso diario
Base, dimensiones, peso y ritmo de llegada de las cajas. También el suelo, el acceso a los frenos y el espacio necesario para mover y recoger el equipo.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar la documentación del fabricante que corresponda al modelo y a la configuración de tu equipo.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Plano de montaje y conexiónUniones, apoyos y elementos de ajuste.
