Flexible modular
Motorizado · Rodillos

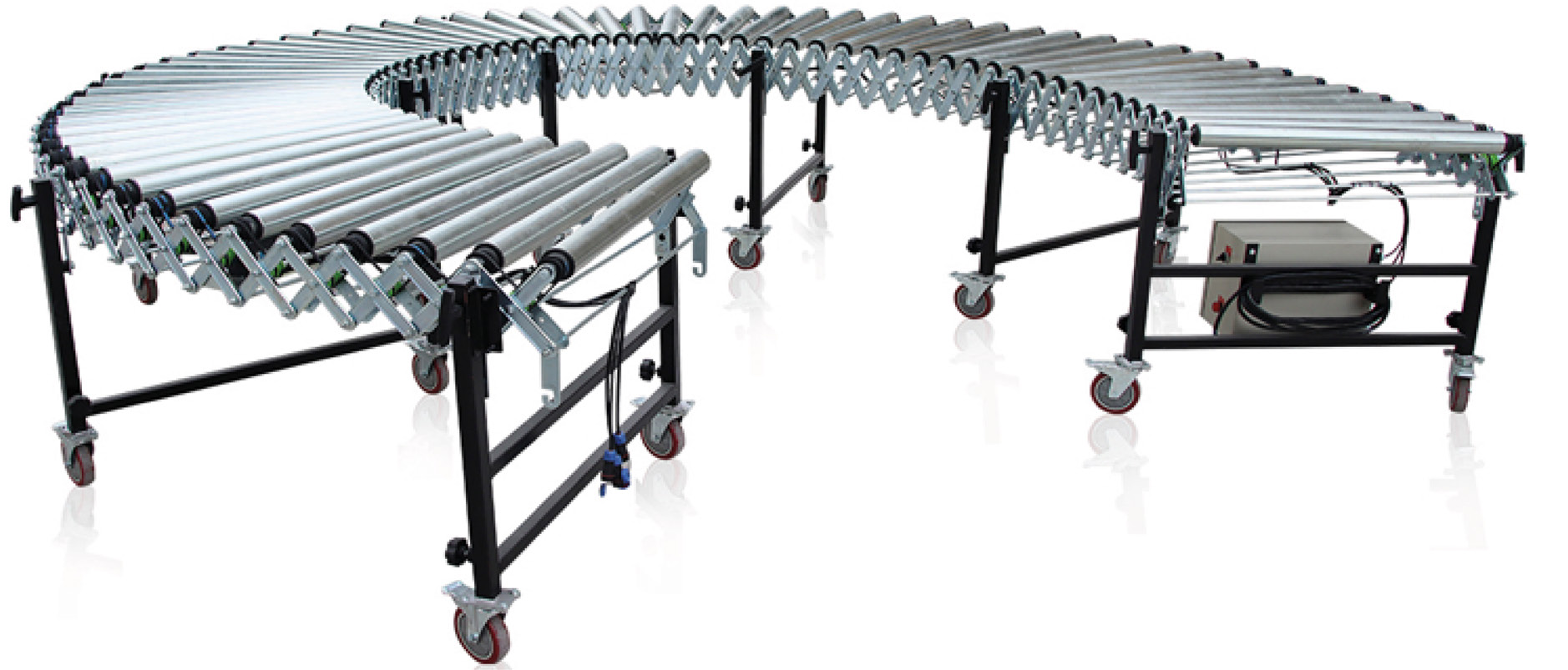

Un transportador motorizado que adapta la longitud y la forma del recorrido. Su transmisión permite que los rodillos se detengan ante un bloqueo mientras la correa continúa en marcha, para responder a las retenciones de mercancía.
Carga por metroPor metro de transportador, no por caja.
Ancho de transporteDos anchos para adaptarse a la mercancía.
Longitud por unidadDe recogida a extendida; la longitud total depende del número de unidades.
Altura regulableRangos: 600–800 / 700–1.100 / 1.000–1.600 mm.
DATOS TÉCNICOS
Las características, en detalle
Consulta el accionamiento y los componentes que necesitas estudiar para tu instalación.
Para conocer el equipo
Construcción y componentes
| Característica | Especificación |
|---|---|
| Material de los rodillos | Acero al carbono o acero inoxidable |
| Diámetro estándar de rodillo | 50 mm |
| Espesor del rodillo | 1,5 mm |
| Correa de transmisión | Espesor de 3,5 mm |
| Patas de apoyo | Tubo de acero al carbono de 35 × 35 mm; espesor de 1,5 mm |
| Brazos transversales | Placa de acero de 3,5 mm, con placa limitadora |
| Ruedas | 5 pulgadas, con freno |
| Ganchos de conexión | Placa de acero de 5 mm |
Altura y estabilidad. Los apoyos regulables adaptan la recogida y la entrega; la estructura articulada incorpora placas limitadoras.
Movilidad y conexión. Las ruedas con freno permiten situar el equipo y los ganchos facilitan la unión con otro transportador.
Para coordinar el movimiento
Accionamiento y control
Ante un bloqueo, los rodillos pueden detenerse mientras la correa continúa en marcha. La detección y la retirada del bulto se estudian con la operativa de la línea.
| Característica | Especificación |
|---|---|
| Accionamiento | Motorizado |
| Transmisión | Correa de transmisión |
| Potencia del motor | 90 / 120 W |
| Tensión de alimentación | 110 / 220 / 380 V |
| Mandos | Arranque, parada y dirección |
| Parada de emergencia | Pulsador de emergencia |
| Respuesta ante bloqueos | Los rodillos pueden detenerse mientras la correa sigue funcionando |
INSTALACIÓN
Aspectos fundamentales para la instalación
Además de encajar el recorrido en el espacio, hay que estudiar cómo se coordina el avance y cómo se actúa cuando un bulto queda retenido.
El recorrido y las conexiones
Ancho, curvas, número de unidades y alturas de recogida y entrega. También el espacio necesario para recoger el equipo y conectarlo con el resto de la línea.
La alimentación y el control
Suministro disponible, potencia del conjunto y coordinación de arranque, parada y dirección. La respuesta ante un bloqueo debe encajar con la forma de trabajar de la instalación.
La mercancía y el uso diario
Base, dimensiones, peso y ritmo de llegada de los bultos. Hay que prever acceso a los mandos, a la parada de emergencia y a los puntos de limpieza y mantenimiento.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar la documentación del fabricante que corresponda al modelo y a la configuración de tu equipo.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
