Casos de éxitoTRANSPORTADOR TELESCÓPICO · VARIANTE

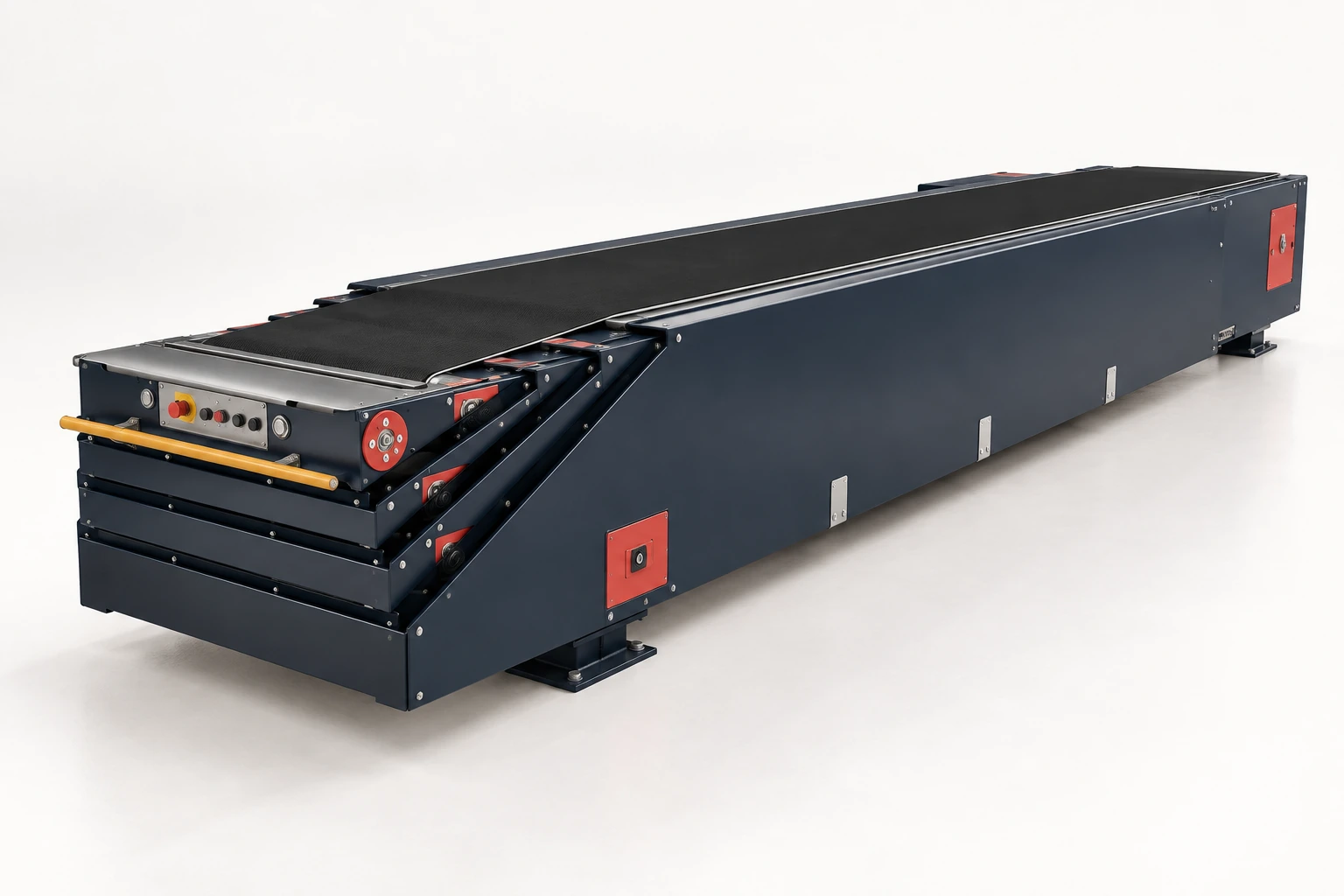

Telescópico fijo de banda
Puesto de carga estable
Acerca la cinta al interior del vehículo desde un punto de trabajo fijo. La extensión longitudinal permite acompañar el avance de la carga o la descarga y mantener la mercancía cerca del operario.
Extensión telescópica
Capacidad de cargaCarga admisible en kg/m y peso máximo por bulto.
Longitud totalCuerpo recogido más extensión.
Longitud recogidoEspacio del cuerpo principal.
Ancho de bandaDos anchos de transporte.
Selecciona una referencia para consultar sus medidas y el número de secciones.
DATOS TÉCNICOS
Las características, en detalle
Consulta los componentes y el control que necesitas estudiar para tu instalación.
Para conocer la configuración
Construcción y movimientos
Una base estable para un muelle dedicado.
| Característica | Especificación |
|---|---|
| Cuerpos telescópicos | Se extienden longitudinalmente y se recogen dentro del cuerpo principal. |
| Banda continua | Acompaña a las cajas y los paquetes durante el transporte. |
| Rodillo de transición | Rodillo flotante en el extremo para proteger al personal. |
| Base fija | La posición del equipo se estudia con el muelle y la línea de alimentación. |
| Superficie de transporte | Banda continua |
| Capacidad de carga | Carga admisible pendiente de confirmar para el equipo y su extensión de trabajo. |
| Número de secciones | Entre 2 y 6. Consulta las medidas de un modelo para ver el número concreto. |
| Ajuste de altura | Sin elevación integrada |
| Movilidad | Instalación fija |
Para coordinar el movimiento
Accionamiento y control
La botonera permite extender y recoger el transportador para mantener una distancia de trabajo cómoda. Incluye parada de emergencia e iluminación LED.
| Característica | Especificación |
|---|---|
| Transporte | Avance motorizado de la banda |
| Extensión | Recogida y extensión longitudinal de los cuerpos |
| Movimientos de esta configuración | Puesto de carga estable |
| Dimensionamiento | Carga, ancho, extensión de trabajo y ritmo de la operación |
| Integración | Alimentación eléctrica, coordinación con la línea y accesibilidad de los controles |
INSTALACIÓN
Aspectos fundamentales para la instalación
Estos aspectos relacionan la configuración con el vehículo, la mercancía y la forma de trabajar. Permiten concretar la implantación y los movimientos que necesita el puesto.
El muelle y el alcance
Longitud del vehículo, profundidad de trabajo y espacio que ocupa el equipo recogido.
La carga y la conexión
Peso y dimensiones de los bultos, cadencia de entrada y salida y coordinación con los transportadores de alimentación.
La operación y sus accesos
La instalación fija conserva un punto de conexión estable con la línea. Prever acceso a controles, protecciones y mantenimiento.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar los documentos del fabricante que correspondan al equipo y a sus componentes.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
