Casos de éxitoTRANSPORTADOR TELESCÓPICO · VARIANTE

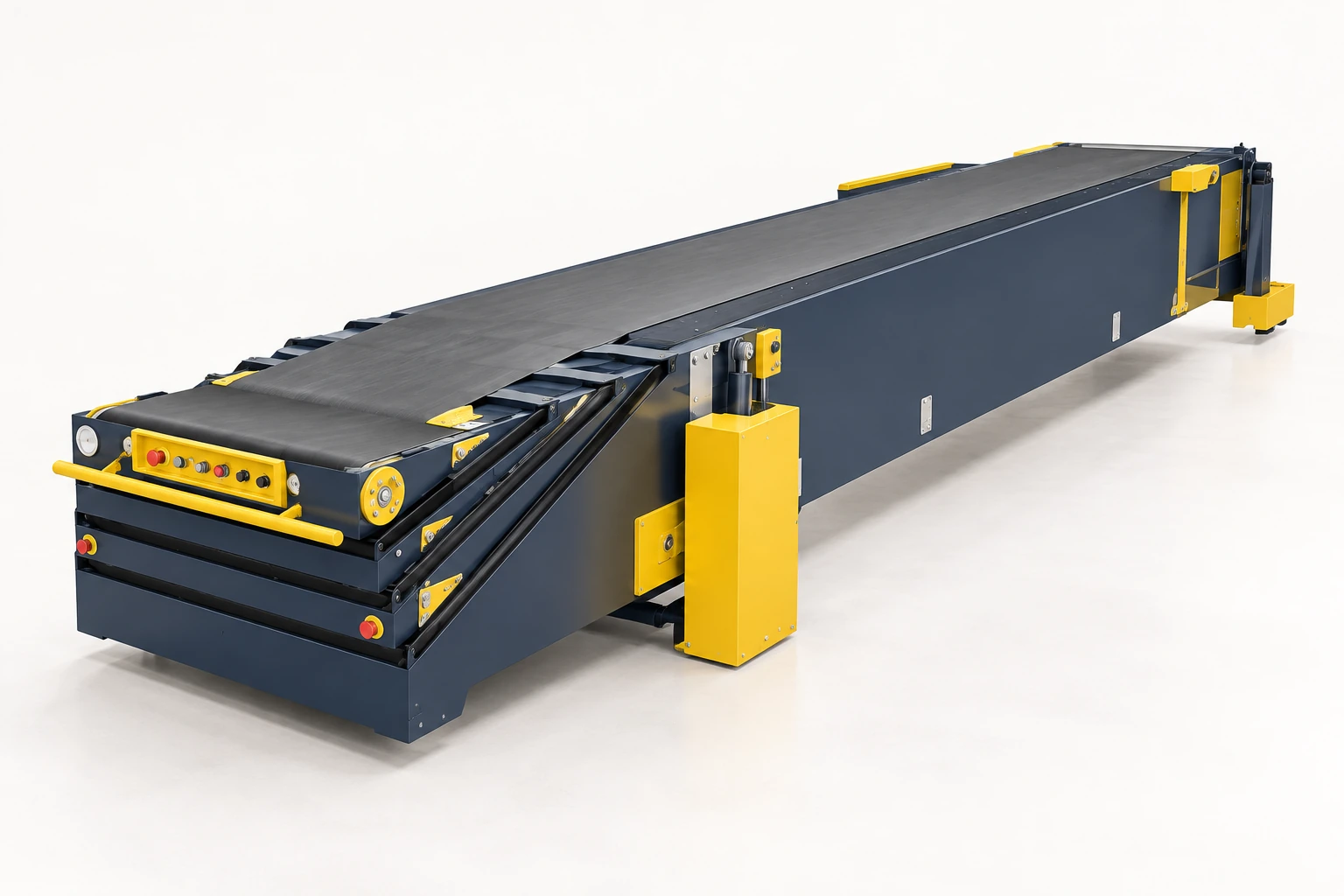

Telescópico elevador de banda
Inclinación hidráulica del conjunto
Combina la extensión telescópica con un sistema hidráulico que ajusta la inclinación del equipo. Permite adaptar la altura de entrega sin cambiar la posición del transportador.
Extensión telescópica
Elevación del conjunto
Capacidad de cargaCarga admisible en kg/m y peso máximo por bulto.
Longitud totalCuerpo recogido más extensión.
Longitud recogidoEspacio del cuerpo principal.
Ancho de bandaDos anchos de transporte.
Selecciona una referencia para consultar sus medidas y el número de secciones.
DATOS TÉCNICOS
Las características, en detalle
Consulta los componentes y el control que necesitas estudiar para tu instalación.
Para conocer la configuración
Construcción y movimientos
Eleva el conjunto entre 0 y 3°.
| Característica | Especificación |
|---|---|
| Sistema hidráulico | Regula la inclinación del conjunto entre 0 y 3°. |
| Cubiertas de protección | Protegen el sistema hidráulico de elevación. |
| Cuerpos telescópicos | Ajustan el alcance longitudinal. |
| Protección del extremo | Sensores de proximidad y barra de seguridad antiatrapamiento. |
| Superficie de transporte | Banda continua |
| Capacidad de carga | Carga admisible pendiente de confirmar para el equipo y su extensión de trabajo. |
| Número de secciones | Entre 2 y 6. Consulta las medidas de un modelo para ver el número concreto. |
| Ajuste de altura | 0–3° de inclinación |
| Movilidad | Instalación fija |
Para coordinar el movimiento
Accionamiento y control
El operador ajusta longitud y altura desde la botonera. El ajuste de inclinación debe coordinarse con la posición de trabajo y con la estabilidad de las cajas.
| Característica | Especificación |
|---|---|
| Transporte | Avance motorizado de la banda |
| Extensión | Recogida y extensión longitudinal de los cuerpos |
| Movimientos de esta configuración | Inclinación hidráulica del conjunto |
| Dimensionamiento | Carga, ancho, extensión de trabajo y ritmo de la operación |
| Integración | Alimentación eléctrica, coordinación con la línea y accesibilidad de los controles |
INSTALACIÓN
Aspectos fundamentales para la instalación
Estos aspectos relacionan la configuración con el vehículo, la mercancía y la forma de trabajar. Permiten concretar la implantación y los movimientos que necesita el puesto.
La altura de entrega
Alturas del vehículo y del muelle, inclinación necesaria y estabilidad de la mercancía.
La carga y la conexión
Peso y dimensiones de los bultos, cadencia de entrada y salida y coordinación con los transportadores de alimentación.
La operación y sus accesos
La elevación actúa sobre el conjunto; no equivale a un brazo articulado en el extremo. Prever acceso a controles, protecciones y mantenimiento.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar los documentos del fabricante que correspondan al equipo y a sus componentes.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
