Casos de éxitoTRANSPORTADOR TELESCÓPICO · VARIANTE

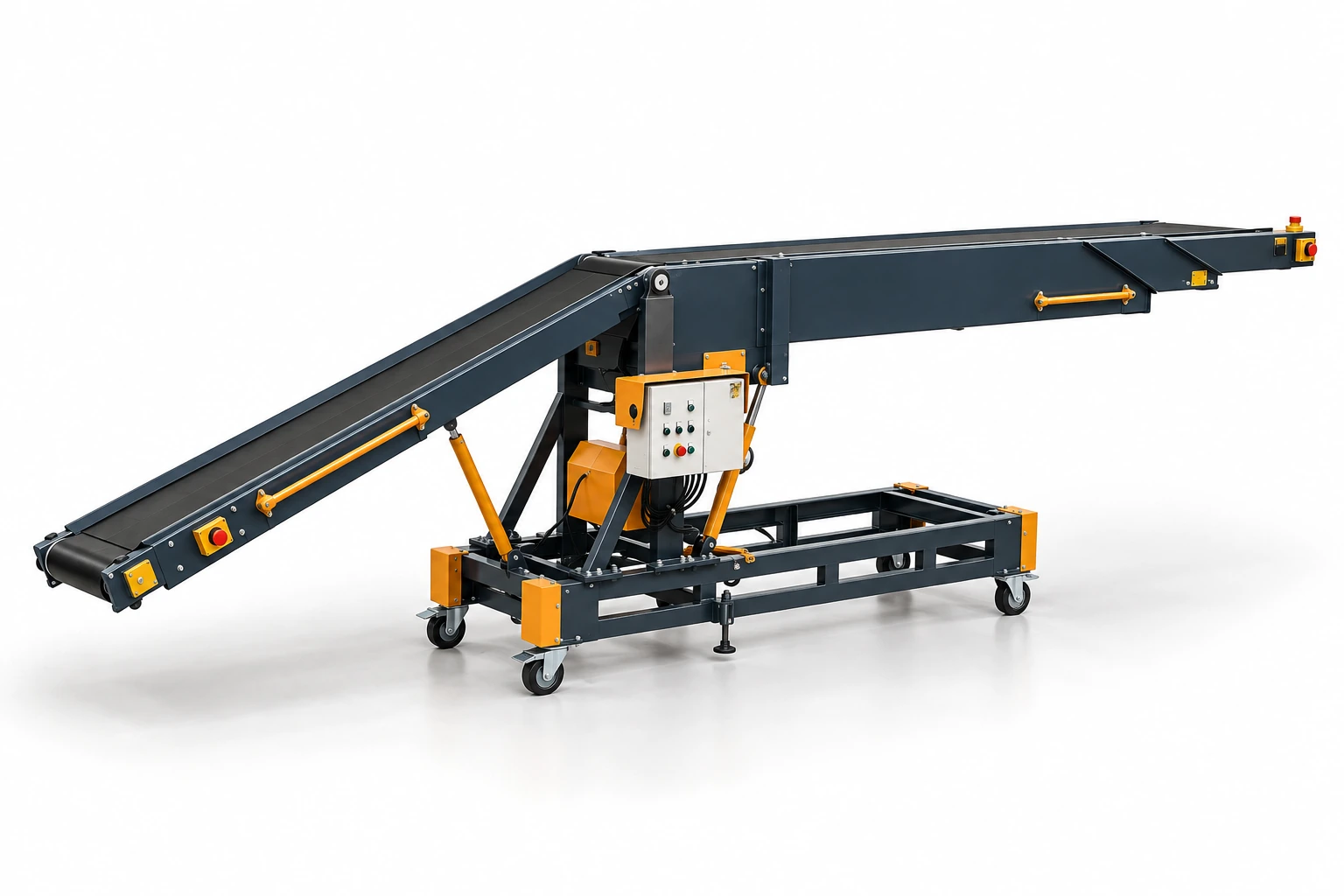

Telescópico móvil sobre ruedas
Carga y descarga sin muelle
Lleva el transporte telescópico a distintos puntos de trabajo. El chasis sobre ruedas y el tramo inicial inclinado permiten conectar la entrada de mercancía con el vehículo en una operación sin muelle.
Extensión telescópica
Altura del acceso
Cambio de puesto
Capacidad de cargaCarga admisible en kg/m y peso máximo por bulto.
Longitud totalCuerpo recogido más extensión.
Longitud recogidoEspacio del cuerpo principal.
Ancho de bandaDos anchos de transporte.
Selecciona una referencia para consultar sus medidas y el número de secciones.
DATOS TÉCNICOS
Las características, en detalle
Consulta los componentes y el control que necesitas estudiar para tu instalación.
Para conocer la configuración
Construcción y movimientos
Chasis móvil y tramo inicial inclinado.
| Característica | Especificación |
|---|---|
| Chasis móvil | Ruedas para trasladar el equipo entre posiciones de trabajo. |
| Transportador inicial | Su inclinación conecta la alimentación desde el suelo con el cuerpo telescópico. |
| Cuerpo extensible | Se acerca al punto de carga del vehículo. |
| Rodillo de transición | Rodillo flotante en la entrega para proteger al personal. |
| Superficie de transporte | Banda continua |
| Capacidad de carga | Carga admisible pendiente de confirmar para el equipo y su extensión de trabajo. |
| Número de secciones | Entre 2 y 6. Consulta las medidas de un modelo para ver el número concreto. |
| Ajuste de altura | Ajuste de inclinación |
| Movilidad | Desplazamiento sobre ruedas |
Para coordinar el movimiento
Accionamiento y control
La botonera permite ajustar longitud y altura e incorpora parada de emergencia y control de la iluminación LED. El traslado del chasis se estudia con las condiciones del suelo y del área de trabajo.
| Característica | Especificación |
|---|---|
| Transporte | Avance motorizado de la banda |
| Extensión | Recogida y extensión longitudinal de los cuerpos |
| Movimientos de esta configuración | Carga y descarga sin muelle |
| Dimensionamiento | Carga, ancho, extensión de trabajo y ritmo de la operación |
| Integración | Alimentación eléctrica, coordinación con la línea y accesibilidad de los controles |
INSTALACIÓN
Aspectos fundamentales para la instalación
Estos aspectos relacionan la configuración con el vehículo, la mercancía y la forma de trabajar. Permiten concretar la implantación y los movimientos que necesita el puesto.
El suelo y la maniobra
Estado del pavimento, pendientes, espacio de giro y posición de estacionamiento.
La carga y la conexión
Peso y dimensiones de los bultos, cadencia de entrada y salida y coordinación con los transportadores de alimentación.
La operación y sus accesos
Hay que prever la alimentación eléctrica y la conexión con la línea en cada posición de uso. Prever acceso a controles, protecciones y mantenimiento.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar los documentos del fabricante que correspondan al equipo y a sus componentes.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
