Casos de éxitoDESVIADORES · VARIANTE

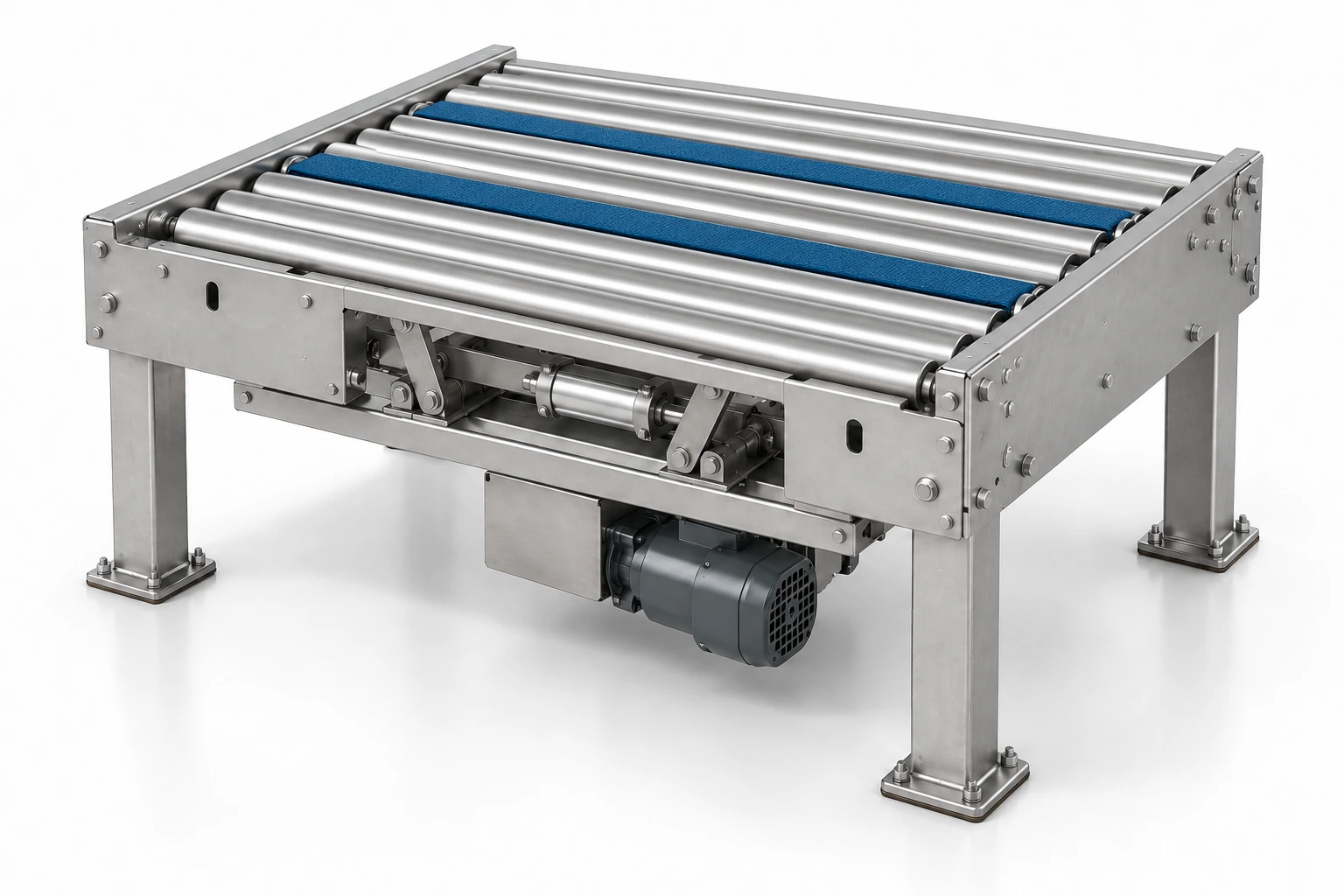

Desviador de baja cadencia
Baja cadencia · Traslación y elevación
Recibe una carga regular y la transfiere a un recorrido lateral, habitualmente a 90°. La elevación pone la carga en contacto con la superficie de transferencia y el movimiento motorizado realiza la entrega.
Capacidad de cargaPeso, base y formato de los paquetes.
Desvío habitualTransferencia perpendicular entre dos recorridos.
MercancíaCargas regulares con una base compatible con la transferencia.
ElevaciónSe coordina con la traslación motorizada de la carga.
DATOS TÉCNICOS
Detalles técnicos
Consulta el accionamiento y los componentes que necesitas estudiar para tu instalación.
Para conocer la variante
Componentes y superficie de transporte
La superficie y el sistema de orientación o transferencia se relacionan con la base de la mercancía y la salida que debe tomar.
| Característica | Especificación |
|---|---|
| Mercancía | Cargas generalmente regulares: cajas y contenedores. |
| Ángulo habitual | 90°. |
| Movimiento | Traslación y elevación coordinadas. |
| Aplicaciones | Clasificación de baja cadencia y preparación de pedidos. |
Para coordinar el movimiento
Accionamiento y coordinación del desvío
El control coordina la llegada del paquete, el movimiento y la disponibilidad de la salida.
| Característica | Especificación |
|---|---|
| Traslación | Motorizada. |
| Elevación | Motorizada o neumática. |
| Secuencia | Recepción de la unidad, transferencia y liberación hacia el destino. |
| Dimensionamiento | Peso, base, dimensiones y tiempo requerido para la transferencia. |
INSTALACIÓN
Aspectos fundamentales para la instalación
Estos aspectos relacionan la variante con los paquetes, las conexiones y los suministros de la instalación. Permiten concretar el apoyo, los movimientos y la coordinación con el resto de la línea.
La mercancía y su base
Relacionar peso, dimensiones y estabilidad del paquete con la superficie de apoyo y con la entrega lateral.
Los encuentros de la línea
Definir alturas, posición de las salidas y continuidad del apoyo al entrar y salir del equipo.
La llegada y el control
Concretar separación, orden de destino y disponibilidad de la salida. Coordinar traslación y elevación con la recepción de la siguiente carga.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar los documentos del fabricante que correspondan al equipo y a sus componentes.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
