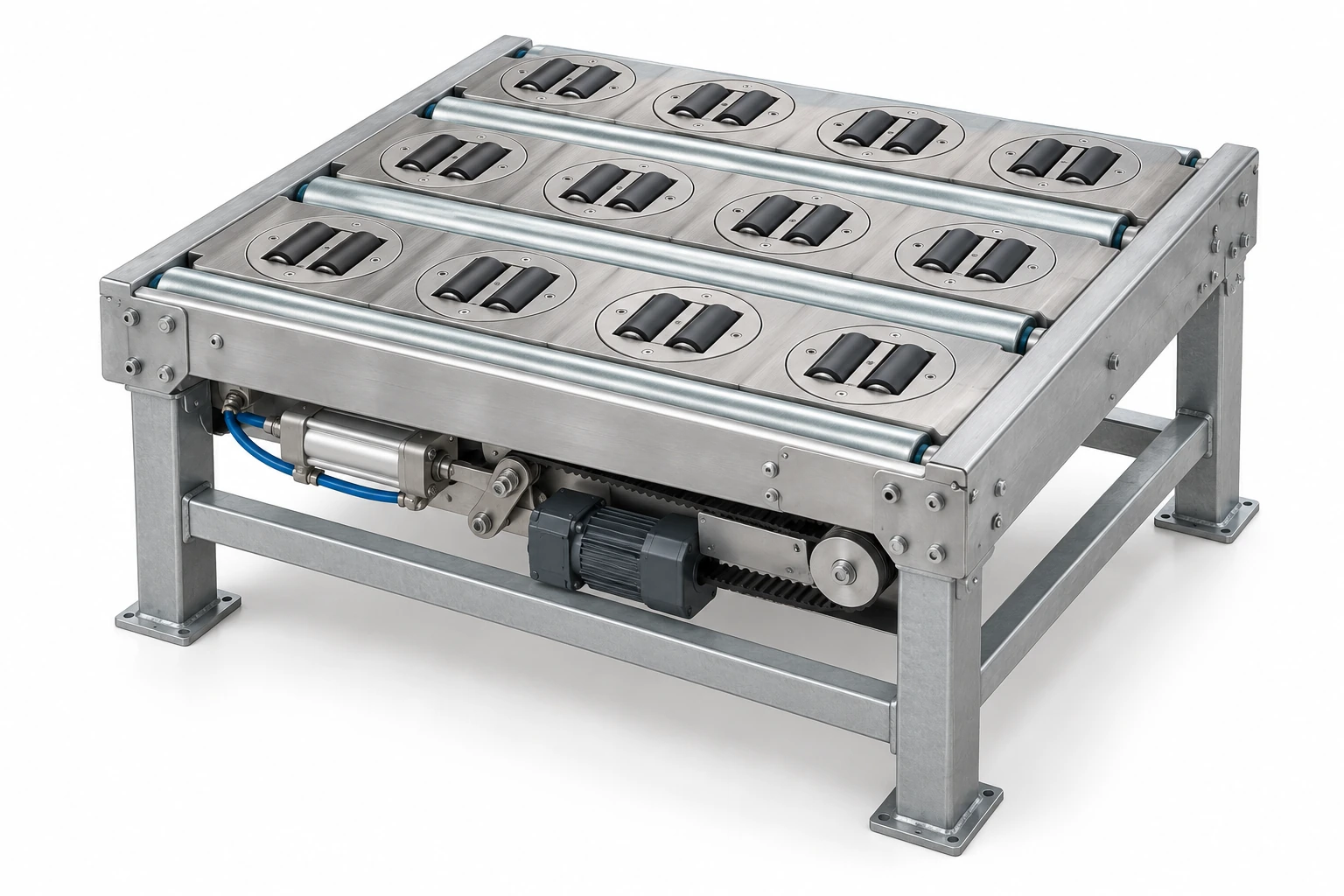

Desviador motorizado neumático
Ruedas direccionales · Avance eléctrico y giro neumático
Combina el avance motorizado de los paquetes con la orientación neumática de las ruedas. La transmisión por correa dentada mueve la superficie y el cilindro de giro coordina el cambio de salida.
Capacidad de cargaPeso, base y formato de los paquetes.
Producción teóricaLa cadencia del conjunto se estudia con la llegada y la entrega.
Avance y giroPrever alimentación eléctrica y aire comprimido.
SuperficieLa disposición se relaciona con el formato de los paquetes.
DATOS TÉCNICOS
Detalles técnicos
Consulta el accionamiento y los componentes que necesitas estudiar para tu instalación.
Para conocer la variante
Componentes y superficie de transporte
La superficie y el sistema de orientación o transferencia se relacionan con la base de la mercancía y la salida que debe tomar.
| Característica | Especificación |
|---|---|
| Superficie | Ruedas accionadas por transmisión motorizada. |
| Filas | Dos o cuatro filas, dimensionadas para la instalación. |
| Transmisión | Tambor y correa dentada. |
| Giro | Mecanismo de levas accionado por cilindro neumático. |
Para coordinar el movimiento
Accionamiento y coordinación del desvío
El control coordina la llegada del paquete, el movimiento y la disponibilidad de la salida.
| Característica | Especificación |
|---|---|
| Accionamiento de avance | Motorreductor de corriente alterna. |
| Accionamiento de giro | Cilindro neumático. |
| Salidas | Ángulos preconfigurados en el cuadro de mando. |
| Producción teórica | Hasta 4.200 cajas/h; la cadencia de la línea se estudia con el proceso. |
| Suministros | Prever alimentación eléctrica y aire para el accionamiento neumático. |
INSTALACIÓN
Aspectos fundamentales para la instalación
Estos aspectos relacionan la variante con los paquetes, las conexiones y los suministros de la instalación. Permiten concretar el apoyo, los movimientos y la coordinación con el resto de la línea.
La mercancía y su base
Relacionar peso, dimensiones y estabilidad del paquete con la superficie de apoyo y con la entrega lateral.
Los encuentros de la línea
Definir alturas, posición de las salidas y continuidad del apoyo al entrar y salir del equipo.
La llegada y el control
Concretar separación, orden de destino y disponibilidad de la salida. Prever electricidad y aire comprimido para el giro.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar los documentos del fabricante que correspondan al equipo y a sus componentes.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
