Casos de éxitoDESVIADORES · VARIANTE

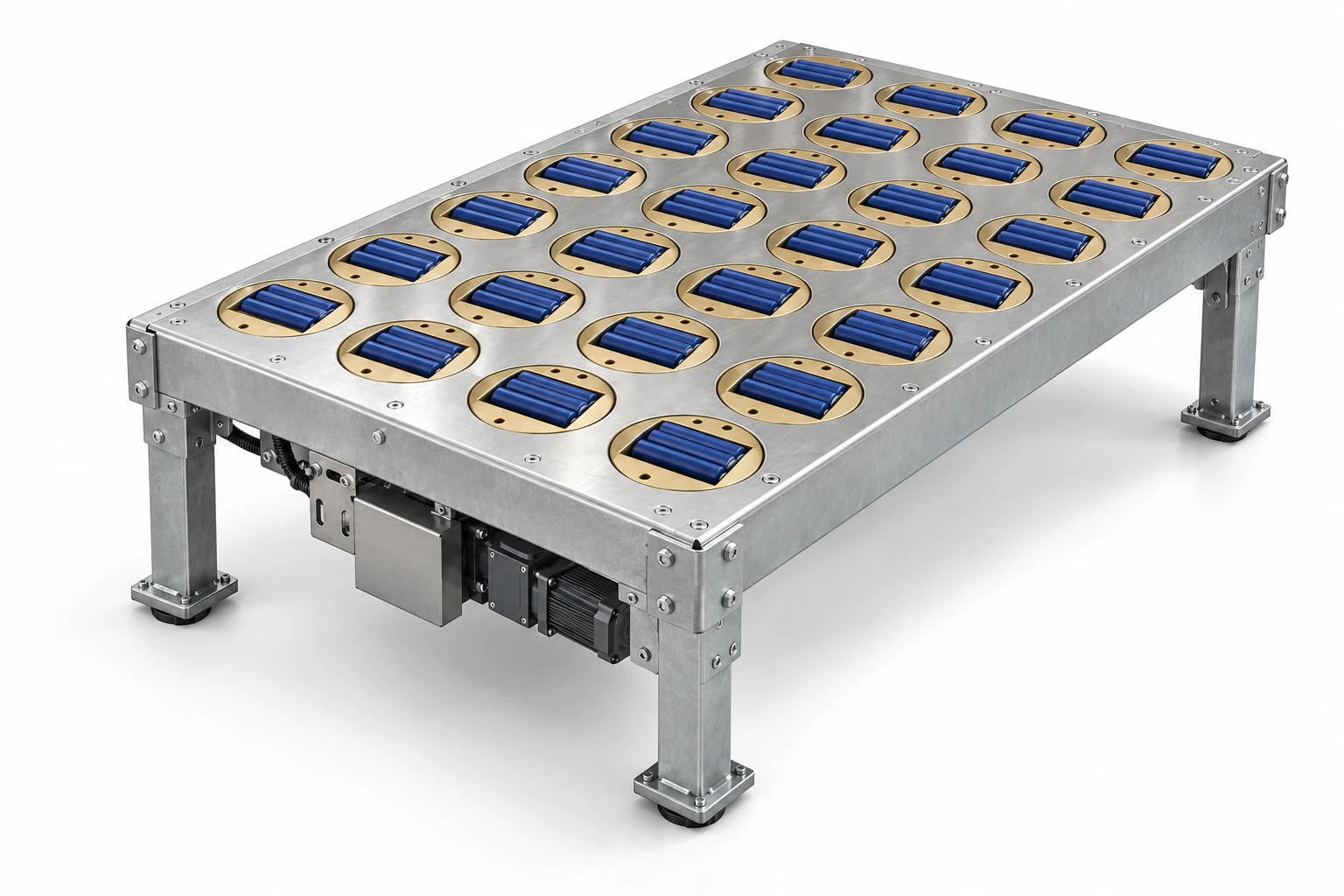

Desviador motorizado
Ruedas direccionales · Avance y giro eléctricos
Transporta y orienta los paquetes mediante ruedas direccionales motorizadas. El giro por servo coordina las salidas y la regulación de velocidad permite relacionar el avance con el flujo de la línea.
Capacidad de cargaPeso, base y formato de los paquetes.
Producción teóricaLa capacidad de la línea depende del paquete, la separación y las salidas.
Avance y giroRuedas accionadas y orientación por servo.
SuperficieRoldanas direccionales para paquetes de distintos formatos.
DATOS TÉCNICOS
Detalles técnicos
Consulta el accionamiento y los componentes que necesitas estudiar para tu instalación.
Para conocer la variante
Componentes y superficie de transporte
La superficie y el sistema de orientación o transferencia se relacionan con la base de la mercancía y la salida que debe tomar.
| Característica | Especificación |
|---|---|
| Superficie | Ruedas direccionales motorizadas individualmente. |
| Filas de roldanas | Como norma general, ocho filas en los sistemas motorizados. |
| Giro | Servo y mecanismo de levas para el movimiento coordinado. |
| Salidas | Ángulos preconfigurados en el cuadro de mando. |
Para coordinar el movimiento
Accionamiento y coordinación del desvío
El control coordina la llegada del paquete, el movimiento y la disponibilidad de la salida.
| Característica | Especificación |
|---|---|
| Accionamientos | Uno para el movimiento lineal y otro para el giro de las ruedas. |
| Motores de giro | Corriente continua. |
| Regulación | Tarjeta de control para la velocidad lineal del conjunto. |
| Producción teórica | Hasta 6.000 cajas/h; no equivale al rendimiento garantizado de la línea. |
INSTALACIÓN
Aspectos fundamentales para la instalación
Estos aspectos relacionan la variante con los paquetes, las conexiones y los suministros de la instalación. Permiten concretar el apoyo, los movimientos y la coordinación con el resto de la línea.
La mercancía y su base
Relacionar peso, dimensiones y estabilidad del paquete con la superficie de apoyo y con la entrega lateral.
Los encuentros de la línea
Definir alturas, posición de las salidas y continuidad del apoyo al entrar y salir del equipo.
La llegada y el control
Concretar separación, orden de destino y disponibilidad de la salida. Coordinar el accionamiento con el ritmo del resto de la instalación.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar los documentos del fabricante que correspondan al equipo y a sus componentes.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
