Casos de éxitoTRANSPORTADOR FLEXIBLE · VARIANTE

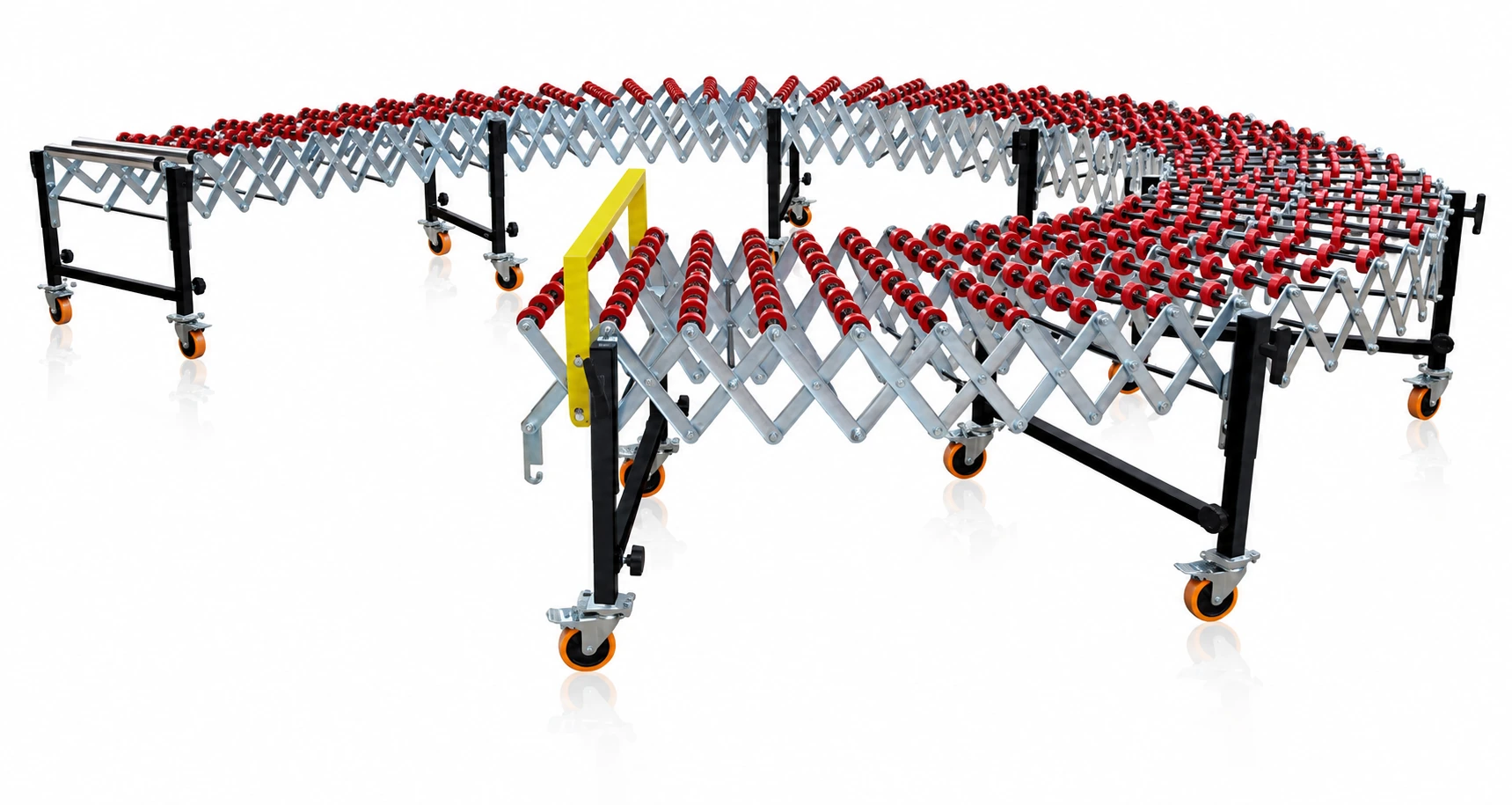

Flexible de roldanas
Sin motor · Roldanas
Un transportador sin motor para cajas y objetos de fondo plano. Las roldanas facilitan el avance con menos pendiente que los rodillos de ancho completo, especialmente con cajas ligeras. El recorrido se curva, se extiende y se recoge para adaptarse al espacio de trabajo.
Carga por metroPor metro de transportador, no por caja.
Anchos disponibles400, 600 u 800 mm.
Longitud por unidadDe recogida a extendida; la longitud total depende del número de unidades.
Altura regulableRangos: 600–800 / 700–1.100 / 1.000–1.600 mm.
DATOS TÉCNICOS
Las características, en detalle
Consulta los ajustes del recorrido y los componentes que necesitas estudiar para tu instalación.
Para conocer el equipo
Construcción y componentes
| Característica | Especificación |
|---|---|
| Material de las roldanas | Acero al carbono o ABS |
| Rodamientos | Blindados |
| Brazos transversales | Placa de acero de 3,5 mm |
| Patas de apoyo | Tubo de acero al carbono de 35 × 35 mm; espesor de 1,5 mm |
| Ruedas de desplazamiento | 5 pulgadas, con freno |
| Ganchos de conexión | Placa de acero de 5 mm |
| Tirador | Extraíble |
| Deflector de extremo | Extraíble |
Situar el equipo. Los frenos de las ruedas fijan la posición del transportador; no regulan el avance de las cajas.
Recoger y conectar. El tirador facilita la maniobra, el deflector protege el extremo y los ganchos permiten unir el equipo a otro transportador.
Para adaptar el movimiento
Avance y ajuste del recorrido
Las roldanas facilitan el arranque de las cajas ligeras con menos pendiente que los rodillos de ancho completo. El avance aprovecha la diferencia de altura y la inercia; la base plana de la mercancía, la pendiente y las curvas se estudian juntas para conseguir una entrega estable.
| Característica | Especificación |
|---|---|
| Accionamiento | Sin motor |
| Avance de la mercancía | Por diferencia de altura e inercia |
| Mercancía | Cajas y objetos de fondo plano |
| Ajuste de altura | Manual, mediante las perillas de los apoyos |
| Ajuste de extensión | Placa de ajuste y tirador extraíble |
INSTALACIÓN
Aspectos fundamentales para la instalación
El apoyo de las cajas y las alturas de entrada y salida forman parte del funcionamiento. Conviene estudiar estos puntos con la mercancía real y con el recorrido en su posición de trabajo.
La base de la mercancía
Fondo plano, dimensiones y peso de las cajas. Hay que comprobar que el apoyo sobre las roldanas sea estable a lo largo de las curvas y las uniones.
La pendiente y la entrega
Diferencia de altura, ritmo de llegada y recepción al final del recorrido. Las pruebas con los bultos reales ayudan a ajustar el avance y evitar caídas o retenciones.
El espacio y las conexiones
Suelo, frenos, puntos de unión y espacio de trabajo y recogida. La extensión y las alturas deben permitir conectar la entrada y la salida sin escalones.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar la documentación del fabricante que corresponda al modelo y a la configuración de tu equipo.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Plano de montaje y conexiónUniones, apoyos y elementos de ajuste.
