Casos de éxitoTRANSPORTADOR TELESCÓPICO · VARIANTE

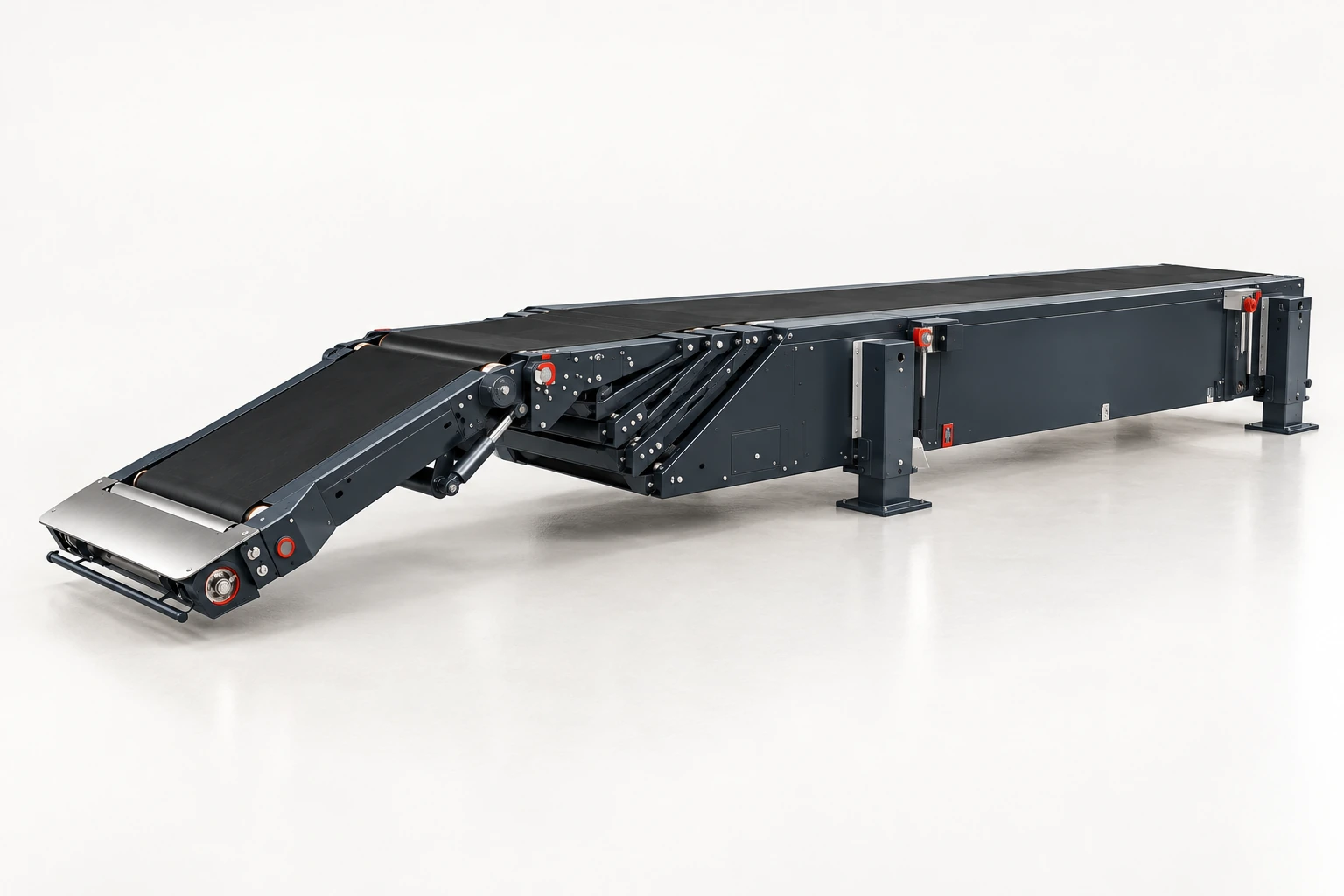

Telescópico con brazo oscilante
Ajuste vertical en el extremo
Mantiene el cuerpo telescópico como base del transporte y añade un brazo pivotante en el extremo. Su inclinación acerca la recogida o la entrega a diferentes alturas de trabajo.
Extensión telescópica
Altura de la punta
Capacidad de cargaCarga admisible en kg/m y peso máximo por bulto.
Longitud totalCuerpo recogido más extensión.
Longitud recogidoEspacio del cuerpo principal.
Ancho de bandaDos anchos de transporte.
Selecciona una referencia para consultar sus medidas y el número de secciones.
DATOS TÉCNICOS
Las características, en detalle
Consulta los componentes y el control que necesitas estudiar para tu instalación.
Para conocer la configuración
Construcción y movimientos
Brazo con ángulo de −25° a +85°.
| Característica | Especificación |
|---|---|
| Brazo pivotante | Ajusta la inclinación de la sección del extremo entre −25° y +85°. |
| Cuerpo telescópico | Acerca el brazo a la zona de trabajo. |
| Rodillo de transición | Diseño flotante en el extremo de transporte. |
| Protecciones | Sensores de proximidad y barra antiatrapamiento. |
| Superficie de transporte | Banda continua |
| Capacidad de carga | Carga admisible pendiente de confirmar para el equipo y su extensión de trabajo. |
| Número de secciones | Entre 2 y 6. Consulta las medidas de un modelo para ver el número concreto. |
| Ajuste de altura | Brazo: −25° a +85° |
| Movilidad | Instalación fija |
Para coordinar el movimiento
Accionamiento y control
El operador ajusta la longitud del telescópico y la altura del brazo desde los controles. La botonera integra parada de emergencia e iluminación LED.
| Característica | Especificación |
|---|---|
| Transporte | Avance motorizado de la banda |
| Extensión | Recogida y extensión longitudinal de los cuerpos |
| Movimientos de esta configuración | Ajuste vertical en el extremo |
| Dimensionamiento | Carga, ancho, extensión de trabajo y ritmo de la operación |
| Integración | Alimentación eléctrica, coordinación con la línea y accesibilidad de los controles |
INSTALACIÓN
Aspectos fundamentales para la instalación
Estos aspectos relacionan la configuración con el vehículo, la mercancía y la forma de trabajar. Permiten concretar la implantación y los movimientos que necesita el puesto.
El espacio de giro del brazo
Alturas de trabajo, obstáculos, holguras y comportamiento de los bultos en la inclinación necesaria.
La carga y la conexión
Peso y dimensiones de los bultos, cadencia de entrada y salida y coordinación con los transportadores de alimentación.
La operación y sus accesos
Los ángulos mecánicos del brazo no significan que cualquier mercancía pueda transportarse a cualquier inclinación. Prever acceso a controles, protecciones y mantenimiento.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar los documentos del fabricante que correspondan al equipo y a sus componentes.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
