Casos de éxitoTRANSPORTADOR TELESCÓPICO · VARIANTE

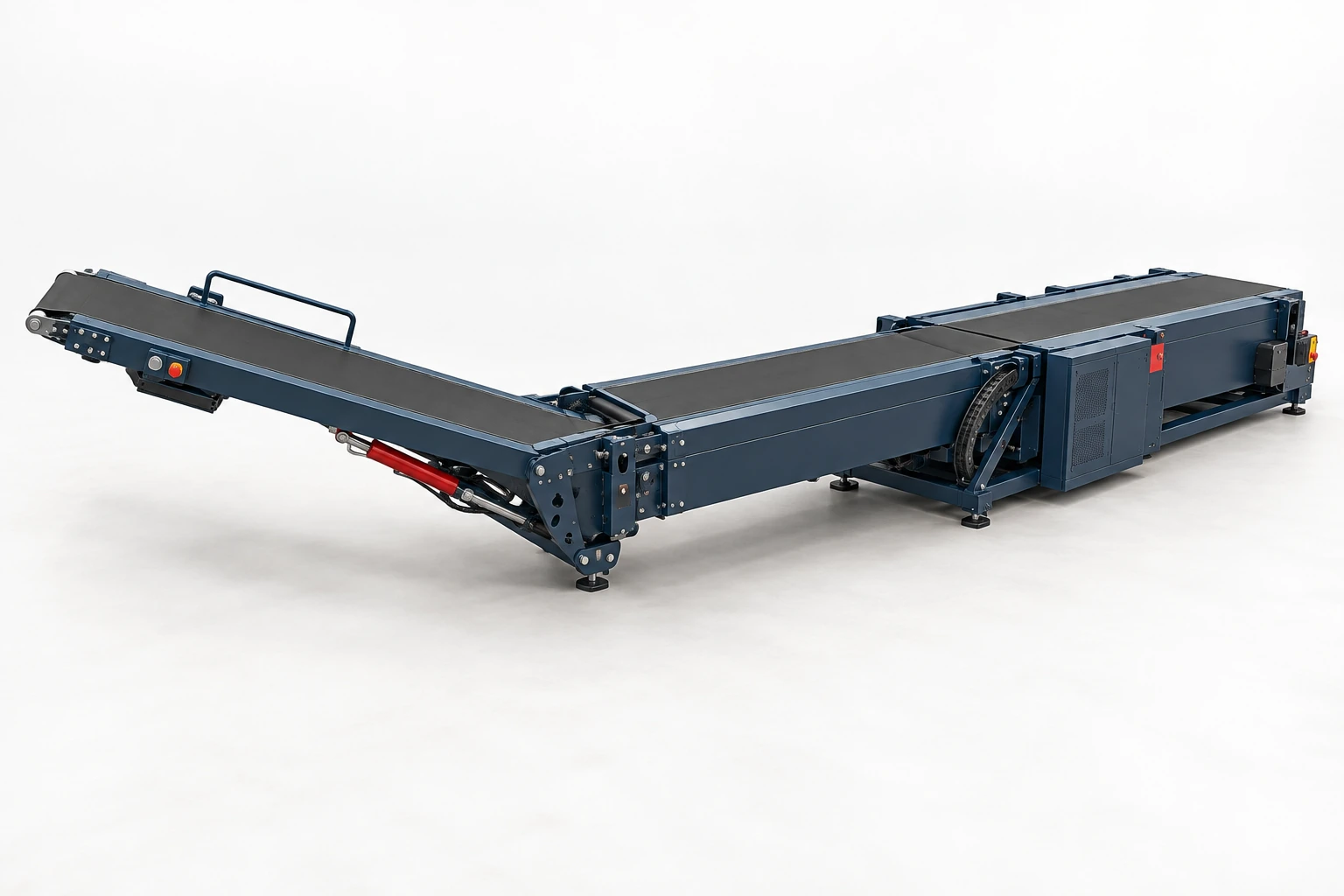

Telescópico semiautomático
Orientación vertical y lateral del extremo
Añade una sección móvil de tres metros al telescópico. Su giro vertical y lateral acerca la mercancía a distintas posiciones de trabajo y ayuda a aprovechar el volumen de carga del vehículo.
Extensión telescópica
Altura de la punta
Giro lateral de la punta
Capacidad de cargaCarga admisible en kg/m y peso máximo por bulto.
Longitud totalCuerpo recogido más extensión.
Longitud recogidoEspacio del cuerpo principal.
Ancho de bandaDos anchos de transporte.
Selecciona una referencia para consultar sus medidas y el número de secciones.
DATOS TÉCNICOS
Las características, en detalle
Consulta los componentes y el control que necesitas estudiar para tu instalación.
Para conocer la configuración
Construcción y movimientos
Brazo de 3 m con giro vertical y lateral.
| Característica | Especificación |
|---|---|
| Sección móvil | Brazo de transporte de 3.000 mm de longitud. |
| Giro vertical | Entre −8° y +17°. |
| Giro lateral | Entre −15° y +15°. |
| Plataforma de trabajo | La relación entre la plataforma y la sección móvil se estudia para acercar la mercancía al operario. |
| Superficie de transporte | Banda continua |
| Capacidad de carga | Carga admisible pendiente de confirmar para el equipo y su extensión de trabajo. |
| Número de secciones | Entre 2 y 6. Consulta las medidas de un modelo para ver el número concreto. |
| Ajuste de altura | Vertical: −8° a +17° |
| Movilidad | Sección terminal orientable |
Para coordinar el movimiento
Accionamiento y control
La orientación del extremo combina movimiento arriba y abajo e izquierda y derecha. El control debe coordinar el avance de la mercancía, la extensión y los movimientos de la sección móvil.
| Característica | Especificación |
|---|---|
| Transporte | Avance motorizado de la banda |
| Extensión | Recogida y extensión longitudinal de los cuerpos |
| Movimientos de esta configuración | Orientación vertical y lateral del extremo |
| Dimensionamiento | Carga, ancho, extensión de trabajo y ritmo de la operación |
| Integración | Alimentación eléctrica, coordinación con la línea y accesibilidad de los controles |
INSTALACIÓN
Aspectos fundamentales para la instalación
Estos aspectos relacionan la configuración con el vehículo, la mercancía y la forma de trabajar. Permiten concretar la implantación y los movimientos que necesita el puesto.
El puesto del operario
Posiciones de recogida y entrega, espacio para el brazo, plataforma y organización del interior del vehículo.
La carga y la conexión
Peso y dimensiones de los bultos, cadencia de entrada y salida y coordinación con los transportadores de alimentación.
La operación y sus accesos
La orientación del extremo reduce el alcance manual necesario; el ritmo final depende también de cómo se alimenta y se vacía la línea. Prever acceso a controles, protecciones y mantenimiento.
DOCUMENTACIÓN
Documentación técnica
Podemos ayudarte a consultar los documentos del fabricante que correspondan al equipo y a sus componentes.
- Ficha técnicaPrestaciones y opciones del modelo.
- Plano dimensionalMedidas y puntos de conexión.
- Manual de uso y mantenimientoMontaje, utilización y conservación.
- Esquemas eléctricosAlimentación, accionamiento y control.
